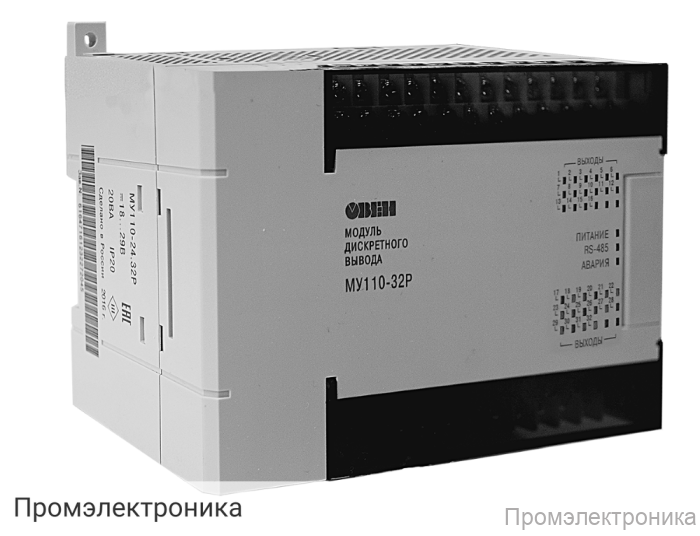

МУ110-220.32Р - модуль вывода дискретных сигналов (32 каналов) с релейным выходом

Техническое описание модуля вывода дискретных сигналов МУ110-220.32Р

МУ110-220.32Р — это современный модуль вывода дискретных сигналов, предназначенный для управления различными исполнительными устройствами в автоматизированных системах управления и промышленной автоматике. Устройство оснащено 32 каналами с релейным выходом, что обеспечивает высокую гибкость и масштабируемость при построении систем управления.

Модуль работает от сети переменного тока с широким диапазоном входного напряжения 90...264 В (номинальное напряжение 220 В) и частотой 47…63 Гц. Это позволяет использовать устройство в различных условиях эксплуатации, обеспечивая стабильную работу даже при нестабильном электропитании.

Каждый из 32 дискретных выходных каналов реализован на электромагнитных реле, что гарантирует надежное коммутационное управление нагрузками. Релейные выходы рассчитаны на ток до 3 А при напряжении не более 250 В переменного тока (50 Гц, cos φ > 0,4) или до 3 А при постоянном напряжении не более 30 В. Это позволяет подключать широкий спектр исполнительных устройств, таких как лампы, электромагниты, клапаны и другие элементы промышленной автоматики.

Для интеграции в системы автоматизации модуль оснащён интерфейсом RS-485, поддерживающим максимальную скорость обмена данными до 115200 бит/сек. Передача данных осуществляется по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON, что обеспечивает совместимость с большинством современных контроллеров и SCADA-систем.

Корпус устройства имеет степень защиты IP20, что позволяет использовать модуль в помещениях с нормальными условиями эксплуатации. Компактные габариты (140x110x73)±1 мм и масса не более 0,5 кг обеспечивают удобство монтажа и интеграции в существующие шкафы управления.

Основные характеристики:

• Питание: 90...264 В переменного тока, 47…63 Гц
• Потребляемая мощность: не более 25 ВА
• Количество дискретных выходов: 32
• Тип выходов: электромагнитные реле (3 А, 250 В AC или 3 А, 30 В DC)
• Интерфейс связи: RS-485
• Максимальная скорость обмена: 115200 бит/сек
• Поддерживаемые протоколы: ОВЕН, ModBus-RTU, ModBus-ASCII, DCON
• Степень защиты: IP20
• Габариты: 140x110x73 мм
• Масса: не более 0,5 кг
• Средний срок службы: 8 лет
• Гарантия: 24 месяца

Модуль МУ110-220.32Р — это надежное и функциональное решение для построения систем управления с большим количеством дискретных выходов, обеспечивающее высокую производительность, совместимость и простоту интеграции.
