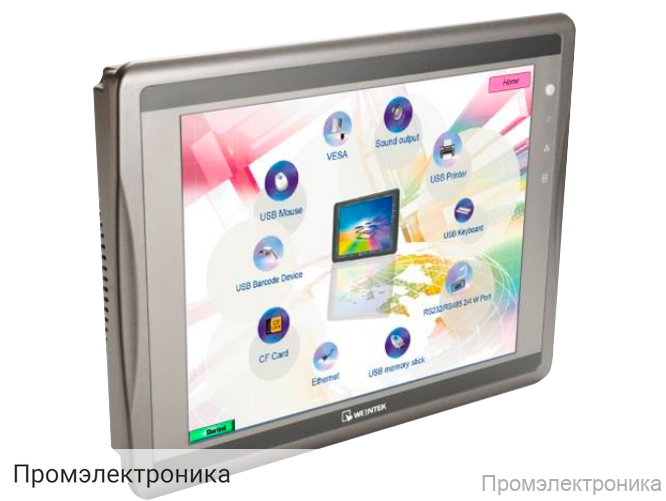

MT8121iE - панель оператора

Техническое описание MT8121iE – панели оператора

MT8121iE – современная панель оператора с диагональю 12,1″, предназначенная для визуализации и управления промышленными процессами. Устройство оснащено ярким TFT-дисплеем с разрешением 1024x768 пикселей и LED-подсветкой, обеспечивающей высокую яркость 500 кд/м² и длительный срок службы более 30 000 часов. Контрастность экрана составляет 700:1, а цветопередача – 16,2 млн цветов, что гарантирует четкое и насыщенное отображение информации. Сенсорная панель выполнена по 4-проводной резистивной технологии, что обеспечивает надежную работу даже в условиях повышенной влажности или запыленности.

Аппаратная часть MT8121iE построена на базе процессора Cortex A8 с тактовой частотой 600 МГц, оснащена 256 Мб оперативной памяти и 128 Мб встроенной Flash-памяти. Для хранения архивов данных предусмотрено 48 Мб внутренней памяти, а также поддержка внешних носителей через SD/SDHC слот. Встроенные часы реального времени (RTC) позволяют точно фиксировать события и вести журналы.

Интерфейсы и коммуникации:

• Ethernet 10/100 Base-T
• Последовательные порты: COM1 (RS232/RS485 2W/4W), COM3 (RS485 2W)
• USB-хост и USB-клиент (по одному порту USB 2.0)
• Слот для SD/SDHC карт памяти
• Поддержка протоколов: MQTT, RTU, ASCII, Master, Slave, TCP/IP, MPI (187,5 K)

Конструктивные особенности:

• Корпус из прочного пластика
• Степень защиты лицевой панели – IP65
• Безвентиляторная система охлаждения
• Монтаж в щит, посадочное отверстие 305x231 мм
• Габариты: 322x243x51 мм, вес – 2,1 кг
• Защитное покрытие печатной платы

Программное обеспечение и функционал:

• Разработка проектов в EasyBuilderPro
• Максимальное количество экранов – 1999
• Максимальный размер проекта – 16 Мб
• Возможность создания пользовательских протоколов
• Удаленный доступ: FTP, VNC, EasyAccess
• Загрузка проектов с ПК по USB/Ethernet, с флешки или SD-карты
• Драйвера для работы с контроллерами уже установлены

Условия эксплуатации:

• Рабочая температура: 0~50℃
• Температура хранения: -20~60℃
• Питание: 24 В DC (20-28 В)
• Виброустойчивость: 10–25 Гц, 2G по осям X, Y, Z
• Сертификат CE

В комплект поставки входят крепежные элементы, предохранитель, разъем питания и инструкция. MT8121iE – надежное решение для автоматизации и диспетчеризации промышленных объектов, сочетающее высокую производительность, широкий набор интерфейсов и удобство интеграции.
