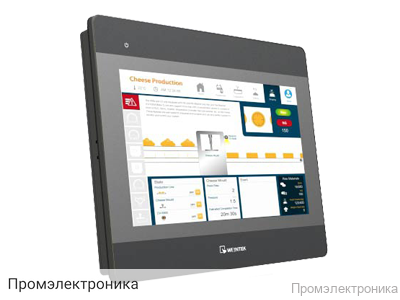

MT8102iP - панель оператора

Техническое описание MT8102iP – панели оператора

MT8102iP – современная панель оператора с диагональю 10,1″, предназначенная для визуализации и управления промышленными процессами. Устройство отличается высокой надежностью, широкими возможностями интеграции и простотой эксплуатации, что делает его оптимальным выбором для автоматизации различных объектов.

Дисплей и сенсорная панель

• Диагональ экрана: 10,1″
• Разрешение: 1024x600 пикселей
• Яркость: 350 кд/м²
• Контрастность: 500:1
• Тип подсветки: LED, срок службы более 20 000 часов
• Цветность: 16,7 млн цветов
• Тип сенсора: 4-х проводной резистивный
• Угол обзора: 60/60/70/70

Аппаратные характеристики

• Процессор: ARM RISC с частотой 528 МГц
• Оперативная память: 128 Мб
• Встроенная Flash-память: 128 Мб
• Часы реального времени (RTC): есть

Интерфейсы и коммуникации

• Ethernet: 10/100 Base-T
• Последовательные интерфейсы: COM2 RS-485 2W/4W, COM3 RS-485 2W, COM1 RS-232 4W, COM3 RS-232 2W
• USB-хост: USB 2.0
• Поддержка протоколов Modbus: RTU, ASCII, Master, Slave, TCP/IP
• Поддержка MPI: 187,5 K

Конструктивные особенности

• Материал корпуса: пластик
• Степень защиты лицевой панели: IP65
• Охлаждение: безвентиляторное
• Крепление: в щит
• Габариты: 271x213x36,4 мм
• Вес: 1 кг
• Посадочное отверстие: 260x202 мм

Программное обеспечение и функционал

• ПО для разработки: EasyBuilderPro
• Максимальное количество экранов в проекте: 1999
• Драйвера для работы с контроллерами: предустановлены
• Возможность сохранения архивов: внутренняя память панели, флешка
• Способы загрузки проекта: с ПК по Ethernet, с флешки
• Максимальный размер проекта: 16 Мб
• Память для архивов: 48 Мб
• Возможность создания пользовательских протоколов: есть

Условия эксплуатации

• Рабочая температура: 0~50 ℃
• Температура хранения: -20~60 ℃
• Питание: 10,5~28VDC
• Потребляемый ток: 0,65А
• Виброустойчивость: 10~25Hz (3 направления, 2G, 30 мин)
• Сертификаты: CE

Комплектация

• Крепежные элементы
• Предохранитель
• Разъем питания
• Инструкция

MT8102iP – это надежное решение для построения человеко-машинных интерфейсов в промышленных системах автоматизации, обеспечивающее высокую производительность, удобство интеграции и широкий функционал для реализации сложных проектов.
