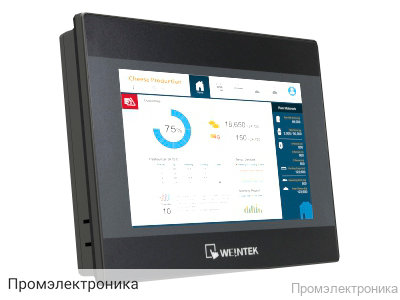

MT8071iP - панель оператора

Техническое описание MT8071iP — панели оператора

MT8071iP — современная панель оператора, предназначенная для визуализации и управления промышленными процессами. Устройство сочетает в себе высокую производительность, надежность и удобство эксплуатации, что делает его отличным выбором для автоматизации различных объектов.

Дисплей и сенсорная панель

• Диагональ экрана — 7 дюймов, что обеспечивает оптимальный баланс между компактностью и удобством отображения информации.
• Разрешение 800x480 пикселей гарантирует четкое и детализированное изображение.
• Яркость 300 кд/м² и контрастность 500:1 позволяют комфортно работать даже при ярком внешнем освещении.
• LED-подсветка с ресурсом 30 000 часов обеспечивает долгий срок службы устройства.
• Сенсорная панель выполнена по 4-проводной резистивной технологии, что обеспечивает точное и надежное управление.
• Угол обзора — 70/50/70/70 градусов, что позволяет видеть изображение под разными углами.
• Отображение до 16 миллионов цветов для максимально реалистичной визуализации.

Аппаратные характеристики

• Процессор Cortex A8 с тактовой частотой 600 МГц обеспечивает быструю обработку данных и стабильную работу интерфейса.
• Оперативная память — 128 Мб, встроенная Flash-память — 128 Мб.
• Встроенные часы реального времени (RTC) для точного отслеживания событий.

Интерфейсы и коммуникации

• Ethernet 10/100 Base-T для интеграции в локальные сети и удаленного управления.
• Последовательные интерфейсы: COM1 (RS232), COM3 (RS485 2W) для подключения к различным контроллерам и оборудованию.
• USB 2.0 хост для подключения внешних устройств и загрузки проектов.
• Поддержка протоколов Modbus (RTU, ASCII, Master, Slave, TCP/IP) и MPI (187,5 K).

Конструктивные особенности

• Корпус выполнен из прочного пластика, лицевая панель защищена по стандарту IP65.
• Безвентиляторное охлаждение обеспечивает бесшумную работу и увеличивает надежность.
• Монтаж в щит, посадочное отверстие — 192x138 мм, габариты — 200.4x146.5x34 мм, вес — 0,52 кг.
• В комплект поставки входят крепежные элементы, предохранитель, разъем питания и инструкция.

Программное обеспечение и функционал

• Разработка проектов осуществляется в EasyBuilderPro.
• Максимальное количество экранов в проекте — 1999.
• Драйвера для работы с контроллерами уже установлены в панели.
• Возможность сохранения архивов данных во внутренней памяти или на флешке.
• Загрузка проектов с ПК по Ethernet или с флешки.
• Максимальный размер проекта — 16 Мб, объем памяти для архивов — 48 Мб.
• Поддержка создания пользовательских протоколов.

Эксплуатационные характеристики

• Рабочая температура: 0~50 ℃, температура хранения: -20~60 ℃.
• Питание: 10.8~28VDC, потребляемый ток — 0.5А.
• Виброустойчивость: 10~25Hz (3 направления, 2G, 30 мин).
• Соответствие сертификату CE.

MT8071iP — это надежное и функциональное решение для автоматизации, обеспечивающее удобство управления и высокую производительность в промышленных условиях.
