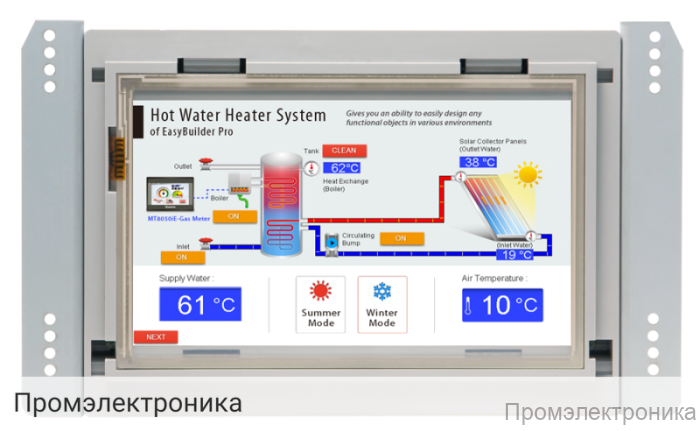

MT8070iER - панель оператора

Техническое описание панели оператора MT8070iER

MT8070iER — современная панель оператора, предназначенная для визуализации и управления промышленными процессами. Устройство оснащено 7-дюймовым сенсорным экраном с разрешением 800x480 пикселей и яркостью 400 кд/м², что обеспечивает отличную читаемость информации даже при ярком освещении. Благодаря LED-подсветке с ресурсом до 30 000 часов и высокой контрастности 800:1, изображение на экране всегда остается четким и насыщенным.

Панель поддерживает отображение до 16,7 миллионов цветов, что позволяет реализовать сложные графические интерфейсы. Сенсорный экран выполнен по 4-проводной резистивной технологии, обеспечивая надежную работу в промышленных условиях. Углы обзора составляют 60/80/80/80 градусов, что удобно для размещения панели на различных объектах.

Аппаратные характеристики:

• Процессор Cortex A8 с тактовой частотой 600 МГц
• Оперативная память — 128 Мб
• Встроенная Flash-память — 128 Мб
• Наличие часов реального времени (RTC)

Интерфейсы и коммуникации:

• Ethernet 1x10/100 Base-T
• Последовательные интерфейсы: COM1 (RS232, RS485 2W/4W), COM3 (RS485 2W)
• USB-хост 1xUSB2.0
• Поддержка протоколов MQTT, Modbus (RTU, ASCII, Master, Slave, TCP/IP), MPI

Конструктивные особенности:

• Корпус из прочного пластика
• Безвентиляторное охлаждение
• Монтаж в щит, посадочное отверстие 174.6x114 мм
• Габариты: 189.6x137.1x34.3 мм
• Вес — 0.52 кг
• Комплект поставки: крепежные элементы, предохранитель, разъем питания, инструкция

Программное обеспечение и функционал:

• ПО для разработки проектов — EasyBuilderPro
• Максимальное количество экранов в проекте — 1999
• Встроенные драйвера для работы с контроллерами
• Возможность сохранения архивов данных во внутренней памяти или на флешке
• Загрузка проектов с ПК по Ethernet или с флешки
• Максимальный размер проекта — 16 Мб
• Память для архивов — 48 Мб
• Удаленный доступ: FTP, VNC, EasyAccess
• Возможность создания пользовательских протоколов

Эксплуатационные параметры:

• Рабочая температура: 0 ~ 50 ℃
• Питание: 24 В DC (допустимое отклонение 20-28 В)
• Потребляемый ток — 0.35А
• Соответствие стандарту CE

MT8070iER — это надежное решение для автоматизации, сочетающее в себе высокую производительность, широкий набор интерфейсов и удобство интеграции в различные системы управления.
