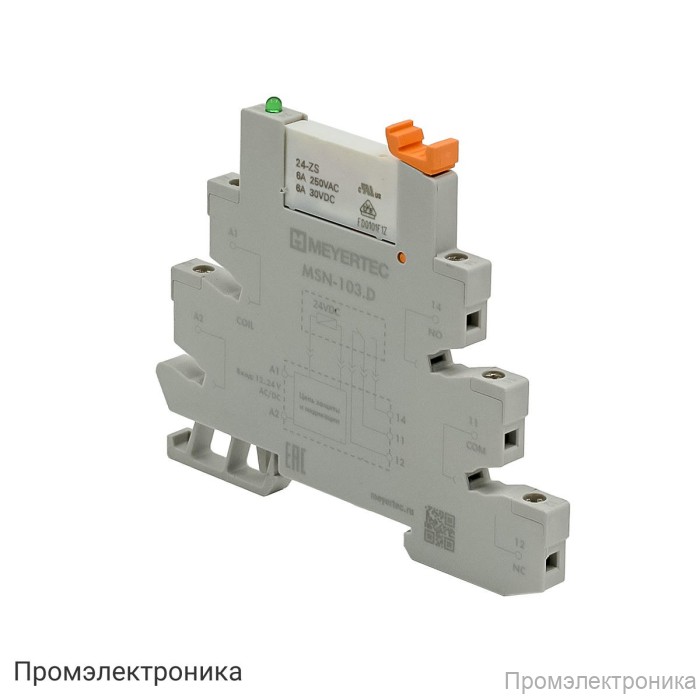

MSN-103.D - модуль реле 1-конт, 24VDC, ток 6А и колодка

Техническое описание реле-модуля MSN-103.D

MSN-103.D — это одноканальный модуль реле с номинальным напряжением питания 24VDC и максимальным коммутируемым током 6А. Данный модуль предназначен для управления электрическими цепями переменного и постоянного тока, широко применяется в системах автоматизации, управления промышленным оборудованием, а также в различных схемах защиты и сигнализации. В комплект входит удобная колодка для быстрого и надежного подключения.

Основные характеристики MSN-103.D:

Время включения при номинальном напряжении — 7 мс
Время выключения при номинальном напряжении — 15 мс
Диапазон рабочих температур — от -40 до +70 °С
Относительная влажность — 5…85 % (без конденсата)
Габаритные размеры — 78,9×96,2×6,2 мм
Масса — не более 60 г

Электрические характеристики контактов:

Максимальный коммутируемый ток — 6 А при ~250 VAC
Рабочее напряжение — 0,8…1,25 питающего напряжения
Материал контакта — серебряный сплав (AgNi)
Электрический ресурс — 30 000 циклов
Механический ресурс (при 300 вкл./мин) — 10 000 000 циклов
Электрическая прочность изоляции между группами контактов — 1000 VAC в течение 1 мин.

Электрические характеристики катушки:

Номинальное напряжение питания — 24 VDC
Потребляемая мощность — 0,18 Вт
Электрическая прочность изоляции между контактами и катушкой — 4000 VAC в течение 1 мин.

Модуль реле MSN-103.D отличается высокой надежностью, долговечностью и устойчивостью к неблагоприятным условиям эксплуатации. Благодаря компактным размерам и малому весу, устройство легко интегрируется в существующие системы управления. Применение серебряного сплава в контактах обеспечивает стабильную работу и минимальное сопротивление при коммутации. Высокая электрическая и механическая износостойкость позволяет использовать модуль в интенсивных режимах работы.

MSN-103.D — оптимальное решение для построения надежных и эффективных систем автоматизации, требующих быстрого и безопасного переключения электрических цепей.
