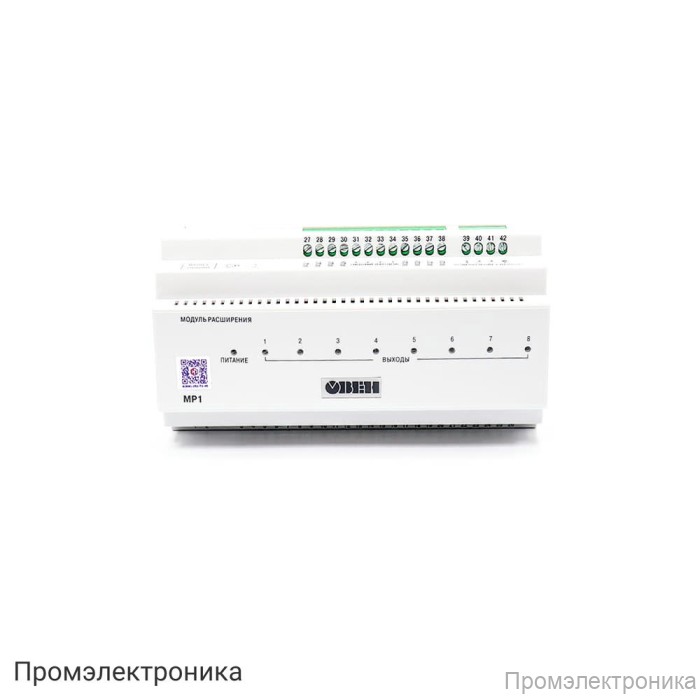

МР1-С - модуль расширения выходных элементов

Техническое описание модуля расширения выходных элементов МР1-С

МР1-С — это современный модуль расширения выходных элементов, предназначенный для увеличения количества выходных каналов в автоматизированных системах управления и мониторинга. Устройство обеспечивает надежную коммутацию различных типов нагрузок и отличается высокой степенью надежности и простотой монтажа.

Основные характеристики МР1-С:

Питание осуществляется от сети переменного тока с напряжением 90…264 В и частотой 47…63 Гц.
Потребляемая мощность не превышает 12 ВА, что обеспечивает экономичное энергопотребление.
В модуле реализовано 8 выходных элементов, что позволяет подключать и управлять несколькими устройствами одновременно.
Корпус предназначен для установки на DIN-рейку Д9, что облегчает интеграцию в существующие шкафы и панели управления.
Габаритные размеры корпуса составляют 157х86х58 мм, что обеспечивает компактность устройства.
Степень защиты корпуса — IP20, что гарантирует защиту от попадания твердых предметов и безопасность эксплуатации в промышленных условиях.

Типы выходных элементов и их характеристики:

Электромагнитное реле (Р): выдерживает ток до 4 А при напряжении 220 В и частоте 50 Гц (cos>0,4).
Транзисторная оптопара (К): рассчитана на ток до 400 мА при напряжении 60 В.
Симисторная оптопара (С): предназначена для управления однофазной нагрузкой, выдерживает ток 50 мА при 250 В (постоянно открытый симистор) или 1 А (симистор включается с частотой не более 100 Гц и длительностью импульса 5 мс).
Выход для управления твердотельным реле (Т): обеспечивает выходное напряжение 4...6 В и максимальный выходной ток 50 мА.

Условия эксплуатации:

Рабочая температура окружающего воздуха — от +1 до +50 °С.
Атмосферное давление — 86...106,7 кПа.
Относительная влажность воздуха при температуре +25 °С и ниже (без конденсации влаги) — не более 80 %.

Модуль расширения МР1-С идеально подходит для использования в промышленных и коммерческих системах автоматизации, где требуется надежное и гибкое управление различными типами нагрузок. Простота монтажа, широкий диапазон рабочих параметров и поддержка различных типов выходных элементов делают МР1-С универсальным решением для расширения функциональности существующих систем управления.
