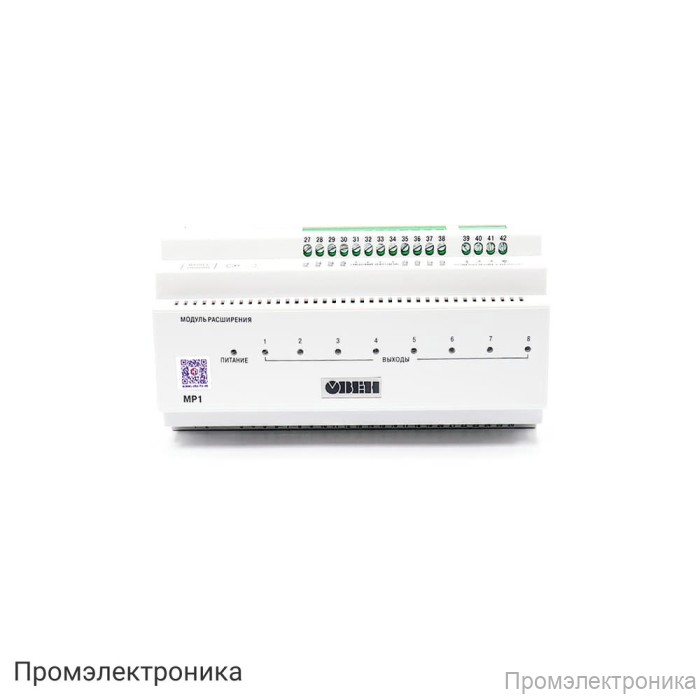

МР1-К - модуль расширения выходных элементов

Техническое описание модуля расширения выходных элементов МР1-К

МР1-К — это современный модуль расширения выходных элементов, предназначенный для увеличения количества выходных каналов в автоматизированных системах управления и диспетчеризации. Устройство обеспечивает надежную коммутацию различных типов нагрузок и отличается высокой степенью надежности и простотой монтажа.

Основные характеристики МР1-К:

• Напряжение питания: 90…264 В переменного тока с частотой 47…63 Гц, что обеспечивает универсальность применения в различных электросетях.
• Потребляемая мощность: не более 12 ВА, что гарантирует экономичное энергопотребление.
• Количество выходных элементов: 8, что позволяет подключать и управлять несколькими устройствами одновременно.
• Тип корпуса: предназначен для установки на DIN-рейку Д9, что облегчает интеграцию в существующие шкафы автоматики.
• Габаритные размеры: 157х86х58 мм — компактные размеры для удобства монтажа.
• Степень защиты корпуса: IP20, что обеспечивает защиту от твердых частиц и соответствует требованиям эксплуатации внутри помещений.

Типы выходных элементов и их характеристики:

• Электромагнитное реле (Р): выдерживает ток до 4 А при напряжении 220 В, частоте 50 Гц и cos>0,4, что позволяет управлять мощными нагрузками.
• Транзисторная оптопара (К): структура n–p–n, рассчитана на ток до 400 мА при напряжении 60 В, подходит для управления низковольтными цепями.
• Симисторная оптопара (С): предназначена для управления однофазной нагрузкой, выдерживает ток до 50 мА при 250 В (постоянное открытие симистора) или до 1 А при частоте включения не более 100 Гц и длительности импульса 5 мс.
• Выход для управления твердотельным реле (Т): выходное напряжение 4...6 В, максимальный выходной ток 50 мА, что обеспечивает совместимость с большинством твердотельных реле.

Условия эксплуатации:

• Температура окружающего воздуха: от +1 до +50 °С, что позволяет использовать модуль в различных климатических условиях.
• Атмосферное давление: 86...106,7 кПа.
• Относительная влажность воздуха: не более 80 % при температуре +25 °С и ниже без конденсации влаги.

Модуль расширения МР1-К — это оптимальное решение для увеличения функциональности систем автоматизации, обеспечивающее надежную работу и гибкость при построении сложных схем управления.
