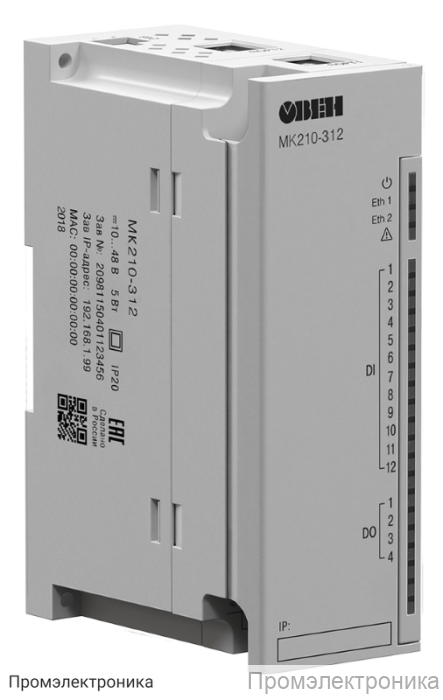

МК210-312 - модуль дискретного ввода/вывода (12 вх. /4 вых)

Техническое описание модуля дискретного ввода/вывода МК210-312

МК210-312 — это современный модуль дискретного ввода/вывода, предназначенный для автоматизации промышленных и технологических процессов. Устройство оснащено 12 дискретными входами и 4 дискретными выходами, что обеспечивает широкие возможности интеграции в различные системы управления. Модуль поддерживает подключение контактных датчиков, а также датчиков n-p-n и p-n-p типа, что делает его универсальным решением для большинства задач промышленной автоматизации.

Входы модуля позволяют определять логический уровень, подсчитывать число высокочастотных импульсов, измерять частоту и обрабатывать сигналы энкодеров (до 3-х AB энкодеров). Для входов 1–8 реализована поддержка высокочастотных сигналов до 100 кГц, что особенно важно для задач, связанных с подсчетом импульсов и измерением частоты. Входы 9–12 предназначены для работы с сигналами с минимальной длительностью импульса 25 мс.

Дискретные выходы реализованы на электромагнитных реле с поканальной гальванической развязкой, что обеспечивает надежную защиту подключаемого оборудования. Каждый выход способен коммутировать ток до 5 А при напряжении до 250 В переменного тока или до 3 А при постоянном напряжении до 30 В. Модуль поддерживает режимы переключения логического состояния и генерации ШИМ-сигнала с максимальной частотой 1 Гц.

Основные характеристики:

• Количество входов/выходов: 12 DI / 4 DO
• Тип входов: контактный датчик (24 В), датчики n-p-n и p-n-p
• Тип выходов: электромагнитное реле
• Максимальная частота входного сигнала: до 100 кГц (1–8 DI)
• Гальваническая развязка выходов: поканальная
• Электрическая прочность: 1780 В
• Питание: 10…48 В (номинальное 24 В), потребляемая мощность не более 5 Вт
• Степень защиты: IP20
• Монтаж: на DIN-рейку или на стену
• Габариты: 123×83×42 мм
• Масса: не более 0,4 кг
• Рабочая температура: -40…+55 °С
• Интерфейс: Ethernet
• Средний срок службы: 10 лет

Модуль оснащён защитой от переполюсовки, контролем обрыва нагрузки, а также встроенными часами реального времени с питанием от батареи CR2032. В комплект поставки входят все необходимые аксессуары для монтажа и подключения: модуль, паспорт и гарантийный талон, краткое руководство по эксплуатации, кабель патч-корд UTP 5e, клемма питания и заглушка Ethernet.

МК210-312 — это надежное и функциональное решение для построения систем автоматизации с возможностью гибкой настройки и интеграции в существующие сети управления.
