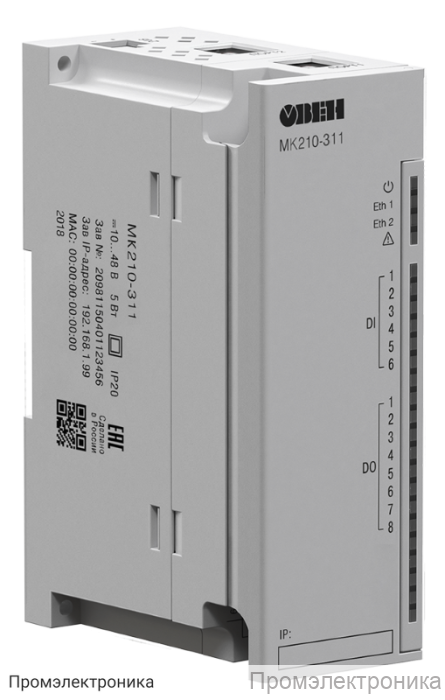

МК210-311 - модуль дискретного ввода/вывода (6 вх. /8 вых)

Техническое описание модуля дискретного ввода/вывода МК210-311

МК210-311 — это современный модуль дискретного ввода/вывода, предназначенный для автоматизации и управления различными технологическими процессами. Устройство оснащено 6 дискретными входами и 8 дискретными выходами, что позволяет эффективно интегрировать его в системы промышленной автоматизации, диспетчеризации и мониторинга. Модуль поддерживает подключение по интерфейсу Ethernet, обеспечивая высокую скорость передачи данных и простоту интеграции в существующие сети.

Дискретные входы модуля поддерживают работу с «сухими контактами» (не требуют внешнего питания) и датчиками n-p-n типа. Это расширяет возможности применения устройства в различных схемах управления. Входы могут работать в режимах определения логического уровня и подсчёта числа импульсов с максимальной частотой до 400 Гц. Минимальная длительность импульса составляет 1 мс, что обеспечивает высокую точность регистрации событий.

Дискретные выходы реализованы на электромагнитных реле, что позволяет коммутировать как переменное, так и постоянное напряжение. Каждый выход, за исключением 1 и 2, имеет поканальную гальваническую развязку, что повышает надёжность и безопасность эксплуатации. Модуль поддерживает режимы переключения логического состояния и генерации ШИМ-сигнала с максимальной частотой до 1 Гц и минимальной длительностью импульса 50 мс. Контроль обрыва нагрузки обеспечивает дополнительную защиту оборудования.

• Количество входов/выходов: 6 DI / 8 DO
• Тип входов: «сухой контакт», датчик n-p-n типа
• Тип выходов: электромагнитное реле
• Максимальный коммутируемый ток: 5 А (до 250 В, 50 Гц, cosφ>0,4), 3 А (до 30 В DC)
• Максимальное напряжение на реле: 250 В AC, 30 В DC
• Питание: 10…48 В DC (номинальное 24 В)
• Потребляемая мощность: не более 6 Вт
• Габариты: 123×83×42 мм
• Степень защиты: IP20
• Монтаж: на DIN-рейку или на стену
• Рабочая температура: -40…+55 °С
• Средний срок службы: 10 лет
• Масса: не более 0,4 кг

В комплект поставки входят модуль МК210-311, паспорт и гарантийный талон, краткое руководство по эксплуатации, кабель патч-корд UTP 5e длиной 150 мм, клемма питания и заглушка Ethernet. Благодаря широкому диапазону рабочих температур, высокой надёжности и простоте монтажа, МК210-311 идеально подходит для использования в промышленных и коммерческих системах автоматизации.
