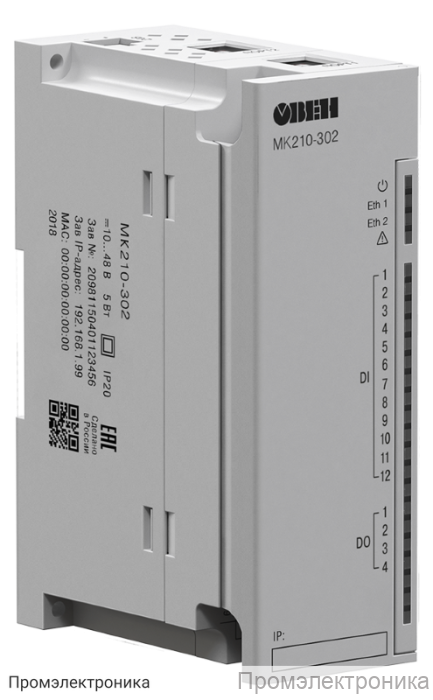

МК210-302 - модуль дискретного ввода/вывода (12 вх. /4 вых)

Техническое описание модуля дискретного ввода/вывода МК210-302

МК210-302 — это современный модуль дискретного ввода/вывода, предназначенный для автоматизации промышленных и технологических процессов. Устройство оснащено 12 дискретными входами (DI) и 4 дискретными выходами (DO), что обеспечивает широкие возможности интеграции в различные системы управления. Модуль поддерживает подключение контактных датчиков, а также датчиков n-p-n и p-n-p типа, что делает его универсальным решением для большинства задач промышленной автоматизации.

Дискретные входы модуля позволяют не только определять логический уровень, но и выполнять подсчет высокочастотных импульсов, измерение частоты, а также обработку сигналов энкодеров (до 3-х AB энкодеров). Для входов 1–8 реализована поддержка работы с частотами до 100 кГц, что особенно важно для задач, требующих высокой точности и скорости обработки сигналов. Входы работают при напряжении 24±3 В, а минимальная длительность импульса для них составляет 5 мкс (для 1–8 DI) и 25 мс (для 9–12 DI).

Дискретные выходы выполнены на электромагнитных реле с поканальной гальванической развязкой, что обеспечивает надежную защиту подключаемого оборудования. Каждый выход способен коммутировать ток до 5 А при напряжении до 250 В переменного тока или до 3 А при постоянном напряжении до 30 В. Модуль поддерживает режимы переключения логического состояния и генерации ШИМ-сигнала с максимальной частотой 1 Гц и минимальной длительностью импульса 50 мс.

Основные характеристики:

12 дискретных входов (DI) и 4 дискретных выхода (DO)
Поддержка контактных, n-p-n и p-n-p датчиков
Максимальная частота входного сигнала — до 100 кГц (1–8 DI)
Поканальная гальваническая развязка выходов
Коммутационный ток до 5 А (250 В AC) или 3 А (30 В DC)
Питание: 10…48 В (номинальное 24 В), потребляемая мощность не более 5 Вт
Защита от переполюсовки питания
Габариты: 123×83×42 мм, масса не более 0,4 кг
Монтаж на DIN-рейку или на стену
Степень защиты корпуса — IP20
Рабочий температурный диапазон: -40…+55 °С
Средний срок службы — 10 лет
Интерфейс подключения — Ethernet

В комплект поставки входят модуль, паспорт и гарантийный талон, краткое руководство по эксплуатации, патч-корд UTP 5e, клемма питания и заглушка Ethernet. МК210-302 — надежное решение для построения гибких и масштабируемых систем автоматизации.
