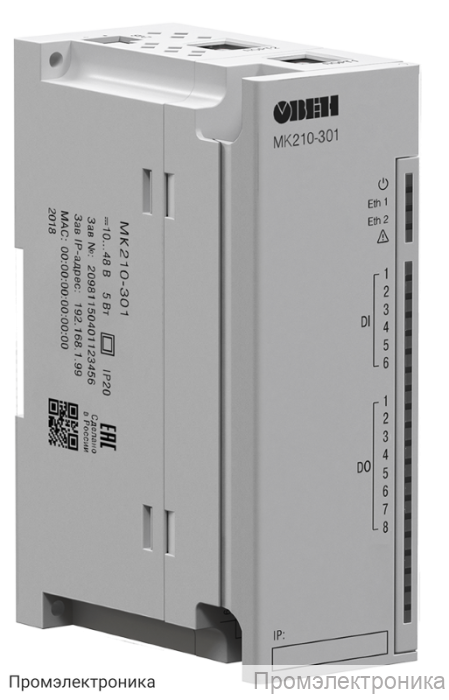

МК210-301 - модуль дискретного ввода/вывода (6 вх. /8 вых)

Техническое описание модуля дискретного ввода/вывода МК210-301

МК210-301 — это современный модуль дискретного ввода/вывода, предназначенный для автоматизации и управления различными технологическими процессами. Устройство оснащено 6 дискретными входами и 8 дискретными выходами, что обеспечивает широкие возможности интеграции в системы промышленной автоматизации, диспетчеризации и мониторинга. Модуль поддерживает подключение по интерфейсу Ethernet, что позволяет легко интегрировать его в существующие сети и системы управления.

Дискретные входы модуля поддерживают работу с «сухими контактами» (не требуют внешнего питания) и датчиками n-p-n типа. Входы могут использоваться для определения логического уровня или подсчёта числа импульсов с максимальной частотой до 400 Гц. Минимальная длительность импульса составляет 1 мс. Для транзисторных ключей предусмотрено питание 24 ±3 В, а для «сухих контактов» питание не требуется. Сопротивление контактов и соединительных проводов не должно превышать 100 Ом.

Дискретные выходы реализованы на электромагнитных реле с поканальной гальванической развязкой (кроме 1 и 2 DO). Выходы поддерживают переключение логического состояния и генерацию ШИМ-сигнала с максимальной частотой 1 Гц и минимальной длительностью импульса 50 мс. Максимальный ток коммутации составляет 5 А при напряжении до 250 В переменного тока (50 Гц, cosφ>0,4) и 3 А при постоянном напряжении до 30 В. Электрическая прочность изоляции — 1780 В. Время включения и выключения реле — 15 мс.

Питание и конструкция:

• Напряжение питания: =10…48 В (номинальное =24 В)
• Потребляемая мощность: не более 6 Вт при 24 В
• Защита от переполюсовки: есть
• Питание часов реального времени: батарея CR2032
• Габаритные размеры: 123×83×42 мм
• Масса: не более 0,4 кг
• Степень защиты: IP20
• Монтаж: на DIN-рейку или на стену

Условия эксплуатации:

• Температура окружающего воздуха: -40…+55 °С
• Относительная влажность воздуха: не более 80 % при +25 °С (без конденсации влаги)
• Средний срок службы: 10 лет

В комплект поставки входят: модуль МК210-301, паспорт и гарантийный талон, краткое руководство по эксплуатации, кабель патч-корд UTP 5e 150 мм, клемма питания 2EGTK-5-02P-14, заглушка Ethernet.

Модуль МК210-301 — это надежное и функциональное решение для построения систем автоматизации с возможностью гибкой настройки и интеграции в современные промышленные сети.
