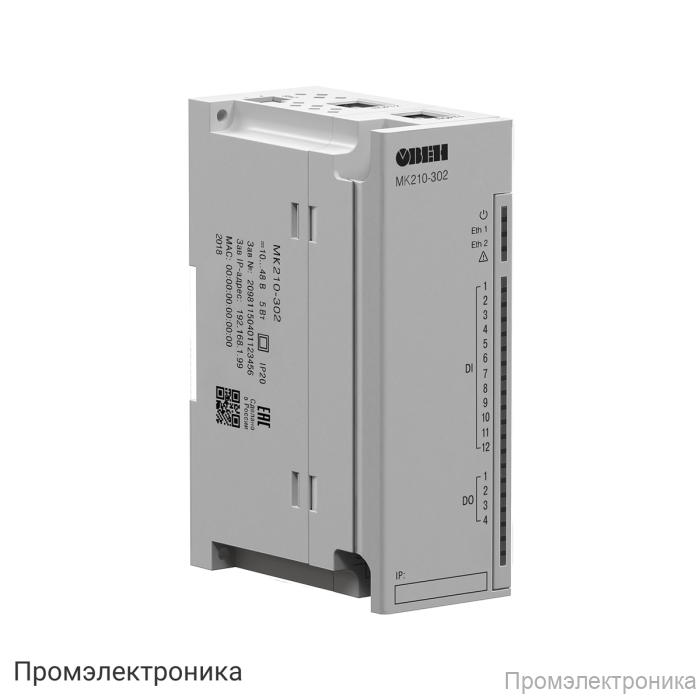

МК210 - модуль дискретного ввода/вывода (Ethernet)

Техническое описание модуля дискретного ввода/вывода МК210 (Ethernet)

МК210 — это современный модуль дискретного ввода/вывода с поддержкой Ethernet, предназначенный для автоматизации и управления различными технологическими процессами. Устройство обеспечивает надежную работу в промышленных условиях, отличается высокой функциональностью и простотой интеграции в существующие системы.

Основные возможности и особенности:

• Два варианта исполнения по количеству каналов: 6 дискретных входов и 8 дискретных выходов либо 12 дискретных входов и 4 дискретных выхода.
• Входы поддерживают работу с «сухими контактами», датчиками n-p-n и p-n-p типа, а также контактными датчиками с внешним питанием 24 В.
• Выходы реализованы на электромагнитных реле, что обеспечивает надежное переключение нагрузок.
• Гальваническая развязка выходов (поканальная, кроме 1 и 2 DO для некоторых модификаций) повышает безопасность эксплуатации.

Функциональные характеристики дискретных входов:

• Определение логического уровня и подсчет числа импульсов (до 100 кГц для 1–8 DI).
• Измерение частоты и обработка сигналов энкодера (до 3-х AB энкодеров, только для 1–8 DI).
• Минимальная длительность импульса — от 1 мс до 5 мкс (для 1–8 DI), что позволяет работать с высокочастотными сигналами.
• Питание входов — 24±3 В для транзисторных ключей, для «сухих контактов» питание не требуется.

Функциональные характеристики дискретных выходов:

• Коммутация нагрузки до 5 А (250 В, 50 Гц) или 3 А (30 В DC).
• Максимальное напряжение на контакты реле — 250 В переменного или 30 В постоянного тока.
• Время включения и выключения — 15 мс.
• Поддержка генерации ШИМ сигнала с максимальной частотой 1 Гц и минимальной длительностью импульса 50 мс.
• Контроль обрыва нагрузки для некоторых модификаций.

Питание и конструктивные особенности:

• Диапазон питающего напряжения: 10…48 В (номинальное — 24 В).
• Потребляемая мощность — не более 5–6 Вт.
• Защита от переполюсовки и наличие батареи CR2032 для питания часов реального времени.
• Компактные размеры: 123×83×42 мм, масса — не более 0,4 кг.
• Монтаж на DIN-рейку или на стену, степень защиты корпуса — IP20.

Условия эксплуатации:

• Рабочая температура: от -40 до +55 °С.
• Относительная влажность воздуха — не более 80% при +25 °С без конденсации влаги.
• Средний срок службы — 10 лет.

В комплект поставки входят модуль, паспорт и гарантийный талон, краткое руководство по эксплуатации, диск с ПО, патч-корд UTP 5e, клемма питания и заглушка Ethernet.
