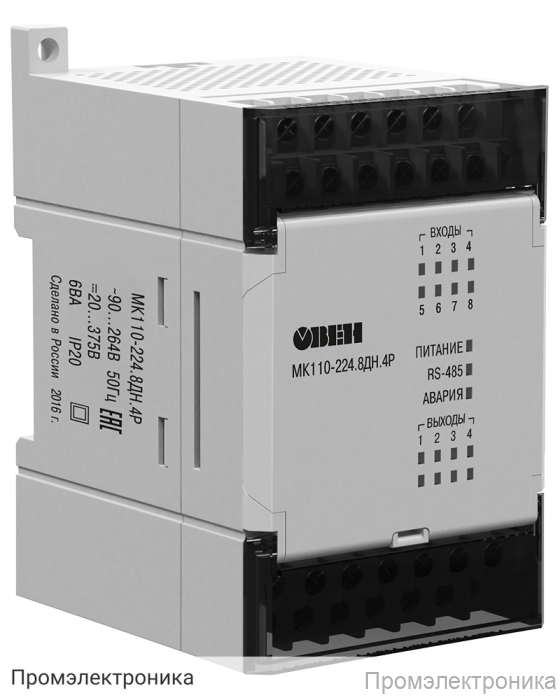

МК110-224.8ДН.4Р [М01] - модуль ввода-вывода дискретных сигналов

Техническое описание модуля ввода-вывода дискретных сигналов МК110-224.8ДН.4Р [М01]

Модуль МК110-224.8ДН.4Р [М01] предназначен для организации ввода и вывода дискретных сигналов в системах автоматизации и управления технологическими процессами. Устройство обеспечивает надежную работу в промышленных условиях, поддерживает современные протоколы обмена данными и отличается высокой степенью надежности и долговечности.

Модуль оснащен 8 дискретными входами и 4 дискретными выходами на электромагнитных реле, что позволяет использовать его для управления различными исполнительными механизмами и сбора информации с датчиков и переключателей. Благодаря наличию гальванической развязки входов обеспечивается защита от помех и повышение безопасности эксплуатации.

Для обмена данными с компьютером или контроллером используется интерфейс RS-485, поддерживающий скорость передачи до 115200 бит/сек. Модуль совместим с протоколами ОВЕН, ModBus-RTU, ModBus-ASCII и DCON, что обеспечивает его интеграцию в различные системы автоматизации.

Корпус устройства выполнен с степенью защиты IP20, что позволяет использовать модуль в помещениях с нормальными условиями эксплуатации. Компактные габариты (63х110х73 мм) и небольшой вес (не более 0,5 кг) облегчают монтаж и интеграцию в существующие шкафы управления.

Основные технические характеристики:

Питание: 20...375 В постоянного тока (номинальное напряжение 24 В) или 220 В переменного тока
Потребляемая мощность: не более 6 ВА
Количество дискретных входов: 8 (двунаправленные, изолированные, с групповой гальванической развязкой)
Количество дискретных выходов: 4 (электромагнитные реле, 4 А при 250 В AC или 24 В DC)
Максимальная частота сигнала на входе: 1 кГц
Минимальная длительность импульса: 0,5 мс
Напряжение питания дискретных входов: 24±3 В
Электрическая прочность изоляции входов: 1500 В
Средний срок службы: 8 лет

Модуль поддерживает работу с различными типами датчиков, включая коммутационные устройства (кнопки, выключатели, герконы, реле) и датчики с транзисторным выходом (n-p-n, p-n-p). В комплект поставки входят сам модуль, паспорт и руководство по эксплуатации, программа конфигурирования на CD и гарантийный талон.

МК110-224.8ДН.4Р [М01] — это надежное решение для построения систем автоматизации, требующих точного и быстрого обмена дискретными сигналами.
