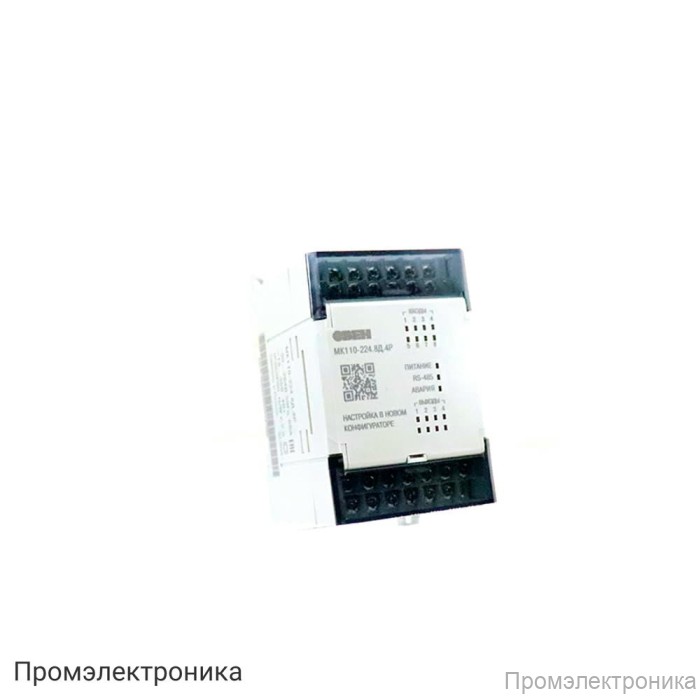

МК110-224.8Д.4Р [М01] - комбинированный модуль ввода/вывода дискретных сигналов

Техническое описание МК110-224.8Д.4Р [М01]

МК110-224.8Д.4Р [М01] — это современный комбинированный модуль ввода/вывода дискретных сигналов, предназначенный для использования в системах автоматизации и управления технологическими процессами. Устройство обеспечивает надежный сбор и передачу дискретных сигналов, а также управление исполнительными механизмами посредством электромагнитных реле. Модуль отличается высокой надежностью, простотой интеграции и широкими возможностями по подключению к различным системам управления.

Модуль поддерживает работу с двумя типами питания: переменным напряжением в диапазоне от 90 до 264 В (номинальное значение — 220 В, частота 47–63 Гц) и постоянным напряжением от 20 до 375 В (номинальное значение — 24 В). Это позволяет использовать устройство в различных условиях эксплуатации и интегрировать его в существующие системы без необходимости дополнительного оборудования.

Основные технические характеристики:

• Питание: 90...264 В переменного тока или 20...375 В постоянного тока
• Потребляемая мощность: не более 6 ВА
• Количество дискретных входов: 8
• Количество дискретных выходов (реле): 4
• Параметры выходов: до 4 А при напряжении не более 250 В (50 Гц, cos φ > 0,4) или до 4 А при постоянном напряжении не более 24 В
• Интерфейс связи: RS-485
• Максимальная скорость обмена по интерфейсу: 115200 бит/сек
• Поддерживаемые протоколы: ОВЕН, ModBus-RTU, ModBus-ASCII, DCON
• Степень защиты корпуса: IP20
• Габаритные размеры: 63×110×73 мм
• Масса: не более 0,5 кг
• Средний срок службы: 8 лет

Дискретные входы модуля предназначены для подключения коммутационных устройств (кнопки, выключатели, герконы, реле) и датчиков с транзисторным выходом n-p-n типа (открытый коллектор). Максимальная частота сигнала на входе составляет 1 кГц, а минимальная длительность воспринимаемого импульса — 0,5 мс. Входы рассчитаны на максимальный ток до 7 мА, а сопротивление контакта и соединительных проводов не должно превышать 100 Ом.

Модуль МК110-224.8Д.4Р [М01] легко интегрируется в существующие системы автоматизации благодаря поддержке популярных протоколов обмена данными и стандартному интерфейсу RS-485. Компактные размеры и удобное крепление позволяют устанавливать устройство в шкафах управления и распределительных щитах.

Комплектация:

• Модуль ввода-вывода дискретных сигналов МК110-8Д.4Р
• Паспорт и руководство по эксплуатации
• Программа конфигурирования «Конфигуратор М110» на CD
• Гарантийный талон

Модуль МК110-224.8Д.4Р [М01] — это надежное решение для построения гибких и масштабируемых систем автоматизации, обеспечивающее высокую точность и стабильность работы в промышленных условиях.
