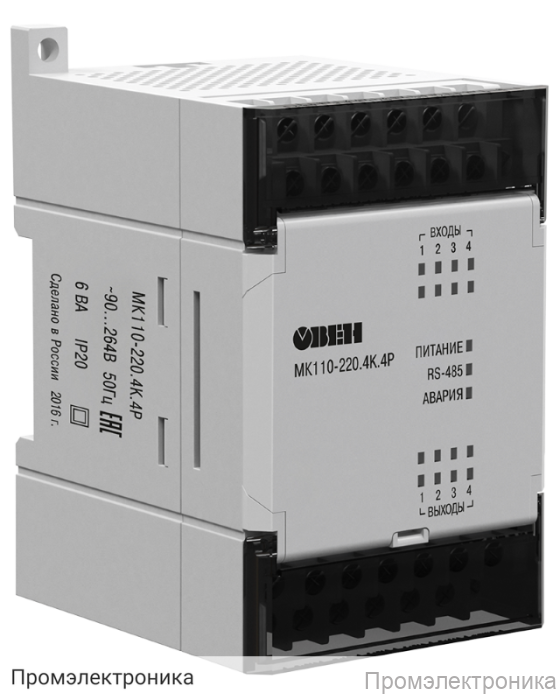

МК110-220.4К.4Р - комбинированный модуль ввода/вывода сигналов кондуктометрических датчиков уровня воды

Техническое описание МК110-220.4К.4Р

МК110-220.4К.4Р — это современный комбинированный модуль ввода/вывода сигналов, предназначенный для работы с кондуктометрическими датчиками уровня воды. Устройство обеспечивает надежный контроль и управление процессами, связанными с измерением и регулированием уровня жидкостей в различных промышленных и технологических системах. Модуль отличается высокой надежностью, простотой монтажа и эксплуатации, а также широкими возможностями интеграции в автоматизированные системы управления.

Модуль оснащен четырьмя дискретными входами (DI) для подключения кондуктометрических датчиков и четырьмя дискретными выходами (DO) на базе электромагнитных реле, что позволяет реализовать гибкие схемы управления исполнительными механизмами. Благодаря наличию интерфейса RS485, устройство легко интегрируется в существующие системы автоматизации и может использоваться в составе распределенных систем сбора и обработки данных.

Основные характеристики:

• Модификация: МК110-220.4К.4Р
• Количество входов/выходов: 4 DI / 4 DO
• Тип входов: кондуктометрические датчики
• Тип выходов: электромагнитные реле
• Гальваническая развязка входов: поканальная
• Электрическая прочность изоляции: 1500 В
• Напряжение питания входов: от внутреннего источника не более 17 В переменного тока (1,5–2,5 Гц)
• Максимальный входной ток: не более 1 мА
• Максимальная нагрузочная способность выходов:
  • 5 А при переменном напряжении до 250 В (50 Гц, cos φ>0,4)
  • 3 А при постоянном напряжении до 24 В
• Питание: ~230 В (диапазон ~90…264 В, 47…63 Гц)
• Потребляемая мощность: не более 6 ВА
• Габаритные размеры: 63×110×75 мм (±1 мм)
• Степень защиты: IP20
• Монтаж: на DIN-рейку или на стену
• Рабочая температура: от -10 до +55 °С
• Относительная влажность воздуха: не более 80 % при +25 °С (без конденсации влаги)
• Интерфейс связи: RS485

В комплект поставки входят: модуль контроля уровня жидкости МК110-4К.4Р, паспорт и руководство по эксплуатации, программа конфигурирования «Конфигуратор М110» на CD, а также гарантийный талон. Гарантийный срок эксплуатации составляет 24 месяца.

МК110-220.4К.4Р — это оптимальное решение для автоматизации процессов контроля уровня воды, обеспечивающее высокую точность, надежность и простоту интеграции в современные системы управления.
