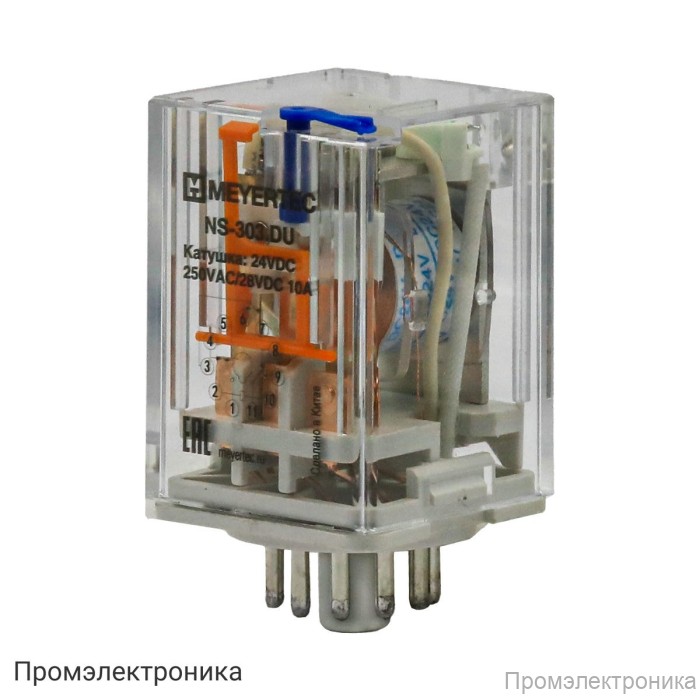

MEYERTEC серии NS (3-контактные) - промежуточные реле

Промежуточные реле MEYERTEC серии NS (3-контактные): техническое описание

MEYERTEC серии NS — это надежные промежуточные реле с тремя контактами, предназначенные для использования в различных автоматизированных системах управления и промышленной автоматике. Данные реле обеспечивают высокую скорость срабатывания, устойчивость к внешним воздействиям и длительный срок службы, что делает их отличным выбором для современных электротехнических решений.

Основные характеристики MEYERTEC серии NS:

Время включения при номинальном напряжении: не более 25 мс
Время выключения при номинальном напряжении: не более 15 мс
Диапазон рабочих температур: от -25 до +55 °С
Относительная влажность: от 20% до 85% RH
Удароустойчивость: до 10 g (длительность ударов 11 мс)
Виброустойчивость: частота 10–55 Гц, амплитуда вибрации 1,0 мм, время вибрации 5 минут
Габаритные размеры: 35×35×64 мм
Масса: не более 72 г

Электрические характеристики контактов:

Номинальный ток: 10 А при 28 В или 10 А при 240 В
Минимальная коммутируемая нагрузка: 600 мВт (6 В/100 мА)
Начальное сопротивление: не более 100 мОм
Материал контактов: серебряный сплав AgSnO2
Электрический ресурс: не менее 100 000 циклов
Механический ресурс: не менее 10 000 000 циклов (при 300 включений в минуту)
Электрическая прочность изоляции между группами контактов: не менее 1000 В (утечка 1 мА в течение 1 минуты)

Электрические характеристики катушки:

Номинальное напряжение питания: 24 В (DC) или 220 В (AC)
Напряжение включения (при 23°С): не менее 0,8 от номинального
Напряжение выключения (при 23°С): не более 0,1 от номинального
Максимально допустимое напряжение питания обмотки: 1,10 от номинального (при 23°С)
Потребляемая мощность обмотки: 1,8 Вт (DC) или 2,7 ВА (AC)
Электрическая прочность изоляции между обмоткой и контактами: не менее 2500 В (утечка 1 мА в течение 1 минуты)

Реле MEYERTEC серии NS отличаются высокой надежностью, компактными размерами и простотой монтажа. Благодаря применению серебряного сплава AgSnO2 в контактах обеспечивается высокая износостойкость и стабильность работы даже при интенсивной эксплуатации. Устойчивость к вибрациям и ударам позволяет использовать реле в условиях повышенных механических нагрузок. Данные реле идеально подходят для применения в системах автоматизации, управления освещением, промышленном оборудовании и других сферах, где требуется надежное коммутационное устройство.
