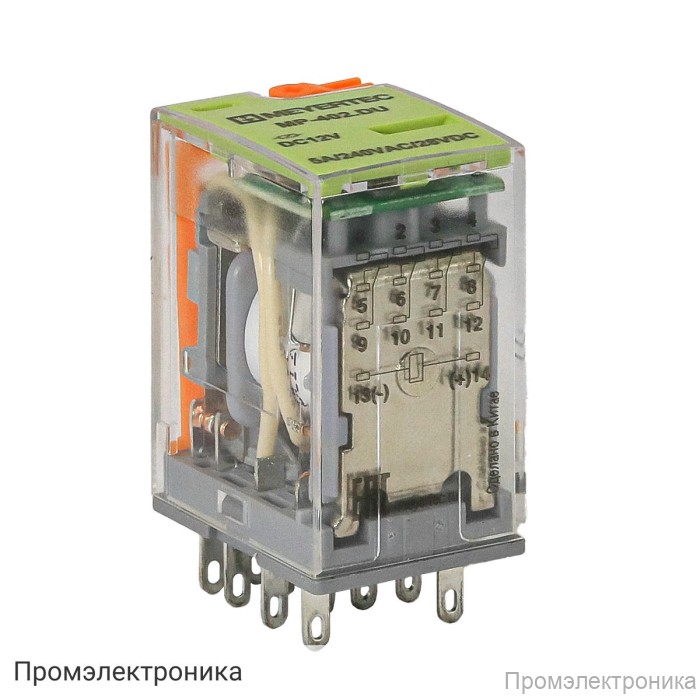

Промежуточные реле MEYERTEC серии MP (4-контактные): техническое описание
MEYERTEC серии MP — это надежные 4-контактные промежуточные реле, предназначенные для коммутации электрических цепей в различных промышленных и бытовых системах автоматизации. Благодаря высокому качеству исполнения и широкому диапазону рабочих характеристик, реле данной серии обеспечивают стабильную и долговечную работу оборудования даже в сложных условиях эксплуатации.
Основные характеристики:
- Время включения и выключения: не более 25 мс, что гарантирует быструю реакцию на управляющие сигналы.
- Диапазон рабочих температур: от -40 до +70 °С, что позволяет использовать реле в условиях экстремальных температур.
- Относительная влажность: от 25% до 75% RH, обеспечивая стабильную работу при изменении влажности окружающей среды.
- Удароустойчивость: выдерживают удары до 10 g (длительность 11 мс).
- Виброустойчивость: диапазон частот 10–55 Гц, амплитуда вибрации 1,0 мм, время воздействия 5 минут.
- Габаритные размеры: 27×21×42,8 мм — компактное исполнение для удобства монтажа.
- Масса: не более 35 г, что облегчает установку в ограниченном пространстве.
Электрические характеристики контактов:
- Номинальный ток: 5 А при 28 В или 240 В.
- Минимальная коммутируемая нагрузка: 600 мВт (6 В/100 мА).
- Начальное сопротивление: не более 100 мОм.
- Материал контактов: серебряный сплав AgSnO2, обеспечивающий высокую износостойкость и надежность коммутации.
- Электрический ресурс: не менее 100 000 циклов.
- Механический ресурс: не менее 10 000 000 циклов при 300 включениях в минуту.
- Электрическая прочность изоляции между группами контактов: не менее 1000 В при утечке 1 мА в течение 1 минуты.
Электрические характеристики катушки:
- Номинальное напряжение питания: для постоянного тока — 12/24 В, для переменного тока — 24/220 В.
- Напряжение включения: не менее 0,75Uном (DC), не менее 0,8Uном (AC).
- Напряжение выключения: не более 0,1Uном (DC), не более 0,3Uном (AC).
- Максимально допустимое напряжение питания обмотки: 1,10Uном при 23 °С.
- Потребляемая мощность обмотки: 0,9 Вт (DC), 1,2/0,94 ВА (AC).
- Электрическая прочность изоляции между обмоткой и контактами: не менее 1500 В при утечке 1 мА в течение 1 минуты.
Реле MEYERTEC серии MP идеально подходят для применения в системах автоматизации, управления освещением, сигнализации, а также в других сферах, где требуется надежная коммутация электрических цепей. Компактные размеры, высокая износостойкость и широкий диапазон рабочих параметров делают эти реле универсальным решением для профессионального использования.
