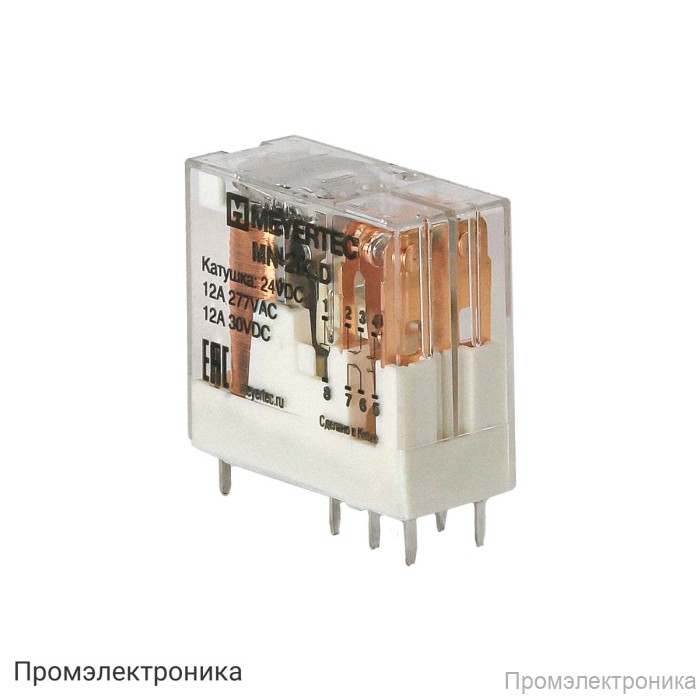

MEYERTEC серии MN (2-контактные) - промежуточные реле

Промежуточные реле MEYERTEC серии MN (2-контактные): техническое описание

Промежуточные реле MEYERTEC серии MN с двумя контактами предназначены для коммутации электрических цепей в различных автоматизированных системах управления и сигнализации. Благодаря высокой надежности, компактным размерам и широкому диапазону рабочих характеристик, данные реле находят применение в промышленной автоматике, системах безопасности, энергетике и других сферах, где требуется быстрое и стабильное переключение электрических цепей.

Основные характеристики реле MEYERTEC серии MN:

• Время включения при номинальном напряжении: не более 15 мс
• Время выключения при номинальном напряжении: не более 8 мс
• Диапазон рабочих температур: от -40 до +85 °С
• Относительная влажность: от 5 до 85 % RH
• Удароустойчивость: до 10 g (длительность ударов 11 мс)
• Виброустойчивость: частота 10–55 Гц, амплитуда вибрации 1,0 мм, время вибрации 5 мин
• Габаритные размеры: 29×12,7×31,21 мм
• Масса: не более 19,5 г

Электрические характеристики контактов:

• Номинальный ток: 12 А при 30 В или 277 В
• Минимальная коммутируемая нагрузка: 600 мВт (6 В/100 мА)
• Начальное сопротивление: не более 100 мОм
• Материал контактов: серебряный сплав AgSnO2
• Электрический ресурс: не менее 100 000 циклов
• Механический ресурс: не менее 10 000 000 циклов (при 300 вкл./мин)
• Электрическая прочность изоляции между группами контактов: не менее 1000 В (утечка 1 мА в течение 1 минуты)

Электрические характеристики катушки:

• Номинальное напряжение питания: для DC – 12/24 В, для AC – 24/220 В
• Напряжение включения (при 23 °С): не менее 0,8Uном
• Напряжение выключения (при 23 °С): не более 0,05Uном (DC), не более 0,1Uном (AC)
• Максимально допустимое напряжение питания обмотки: 1,10Uном (при 23 °С)
• Потребляемая мощность обмотки: 0,53 Вт (DC), 1–1,4 ВА (AC)
• Электрическая прочность изоляции между обмоткой и контактами: не менее 1500 В (утечка 1 мА в течение 1 минуты)

Реле MEYERTEC серии MN обеспечивают высокую надежность работы в условиях вибраций и ударных нагрузок, что делает их отличным выбором для использования в сложных промышленных условиях. Компактные размеры и малый вес позволяют легко интегрировать реле в различные устройства и системы автоматизации. Применение серебряного сплава AgSnO2 в контактах гарантирует долгий срок службы и стабильные электрические параметры на протяжении всего периода эксплуатации.
