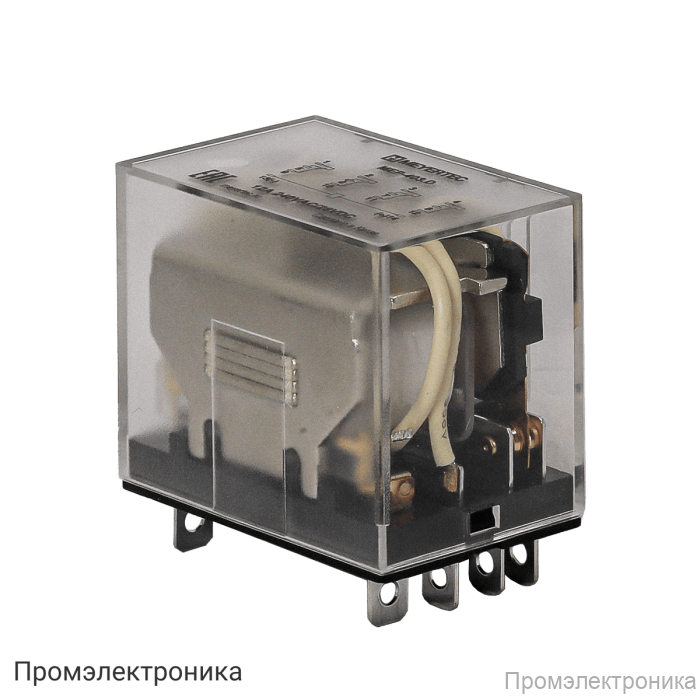

Промежуточные реле MEYERTEC серии MEP (4-контактные) — техническое описание
Промежуточные реле MEYERTEC серии MEP с четырьмя контактами предназначены для коммутации электрических цепей в автоматизированных системах управления и промышленной автоматике. Данные реле отличаются высокой надежностью, устойчивостью к механическим воздействиям и широким диапазоном рабочих температур, что делает их оптимальным выбором для эксплуатации в различных условиях.
Основные характеристики MEYERTEC серии MEP:
- Время включения при номинальном напряжении — не более 12 мс
- Время выключения при номинальном напряжении — не более 10 мс
- Диапазон рабочих температур: от -40 до +70 °С
- Относительная влажность: 25…75% RH
- Удароустойчивость: 10 g (длительность ударов 11 мс)
- Виброустойчивость: 10…55 Гц (амплитуда вибрации 1,0 мм, время вибрации 5 мин)
- Габаритные размеры: 41×41,5×31,2 мм
- Масса: не более 64 г
Электрические характеристики контактов:
- Номинальный ток: 12 А при 28 В или 12 А при 240 В
- Минимальная коммутируемая нагрузка: 600 мВт (6 В/100 мА)
- Начальное сопротивление: не более 100 мОм
- Материал контактов: серебряный сплав AgSnO2
- Электрический ресурс: не менее 100 000 циклов
- Механический ресурс: не менее 10 000 000 циклов (при 300 вкл./мин)
- Электрическая прочность изоляции между группами контактов: не менее 1000 В (утечка 1 мА в течение 1 минуты)
Электрические характеристики катушки:
- Номинальное напряжение питания: 24 В (DC) или 220 В (AC)
- Напряжение включения (при 23 °С): не менее 0,75Uном (DC), не менее 0,8Uном (AC)
- Напряжение выключения (при 23 °С): не более 0,1Uном (DC), не более 0,3Uном (AC)
- Максимально допустимое напряжение питания обмотки: 1,10Uном (при 23 °С)
- Потребляемая мощность обмотки: 1,5 Вт (DC), 3 ВА (AC)
- Электрическая прочность изоляции между обмоткой и контактами: не менее 1500 В (утечка 1 мА в течение 1 минуты)
Реле MEYERTEC серии MEP обеспечивают стабильную работу в условиях вибраций и ударных нагрузок, что особенно важно для промышленного оборудования. Благодаря применению серебряного сплава AgSnO2 в контактах достигается высокая износостойкость и надежность коммутации. Компактные размеры и малый вес позволяют легко интегрировать реле в различные схемы автоматизации.
Данные реле подходят для использования в системах управления, сигнализации, автоматизации технологических процессов, а также в других областях, где требуется надежное и долговечное коммутационное устройство.
