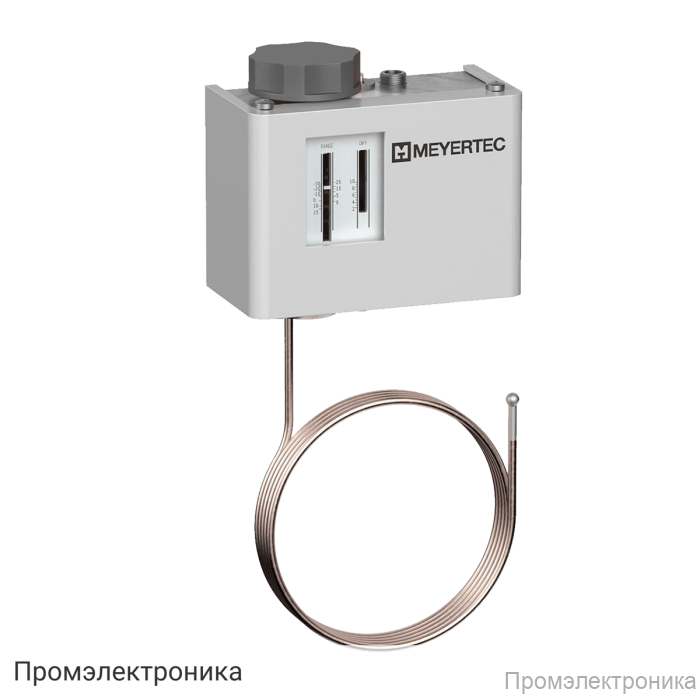

MEYERTEC МТR-К - реле температуры (капиллярный термостат)

Техническое описание реле температуры MEYERTEC МТR-К

MEYERTEC МТR-К — это капиллярный термостат, предназначенный для контроля и регулирования температуры в различных промышленных и бытовых системах. Устройство отличается высокой надежностью, простотой монтажа и эксплуатации, а также широким диапазоном рабочих параметров, что делает его универсальным решением для автоматизации процессов, связанных с поддержанием температурного режима.

Основные особенности и преимущества:

Широкий диапазон уставки температуры: от –30 до +15 °С, что позволяет использовать реле в системах охлаждения и обогрева.
Заводская установка температуры составляет +7 °С, что оптимально для большинства стандартных применений.
Настраиваемый дифференциал в пределах 4...10 °С (заводская установка — 4 °С) обеспечивает гибкость в настройке чувствительности срабатывания.
В качестве чувствительного элемента используется капиллярная трубка без термобаллона, наполненная парообразным веществом, что гарантирует быструю и точную реакцию на изменение температуры.
Длина капиллярной трубки варьируется от 1 до 11,5 метров в зависимости от модификации, что позволяет подобрать оптимальное решение для конкретных условий монтажа.
Подключение сигнальных проводов осуществляется к винтовым клеммам, что обеспечивает надежный контакт и простоту подключения.
Диаметр подключаемого кабеля — от 6 до 14 мм, что подходит для большинства стандартных кабелей.
Управляющий выход — однополюсный перекидной контакт (SPDT), что расширяет возможности интеграции в различные схемы управления.
Высокая электрическая нагрузка: AC (10 А 240 В), AC (20 А 120 В), а также соответствие стандарту ГОСТ IEC 60947-5-1-2014 по различным категориям нагрузки.
Автоматический сброс после срабатывания облегчает эксплуатацию и повышает надежность работы системы.

Конструктивные и эксплуатационные параметры:

Класс защиты от поражения электрическим током — I по ГОСТ IEC 60947-5-1.
Виброустойчивость — класс N2 по ГОСТ Р 52931, что позволяет использовать реле в условиях повышенной вибрации.
Масса устройства зависит от модификации и составляет от 0,65 до 1,3 кг (брутто).
Габаритные размеры упаковки варьируются в зависимости от длины капиллярной трубки.
Рабочая температура окружающей среды — от –25 до +65 °С, температура чувствительного элемента — до +120 °С.
Максимальная относительная влажность — 80% при +25 °С.
Рабочее атмосферное давление — от 84 до 106,7 кПа.

Комплектация:

Реле температуры MEYERTEC МТR-К
Пластиковые крепления и крепежные элементы
Инструкция по эксплуатации
Пластиковые крепления капиллярной трубки (количество зависит от модификации)

Реле температуры MEYERTEC МТR-К — это надежное и эффективное решение для автоматизации температурных процессов, обеспечивающее стабильную работу оборудования в различных условиях эксплуатации.
