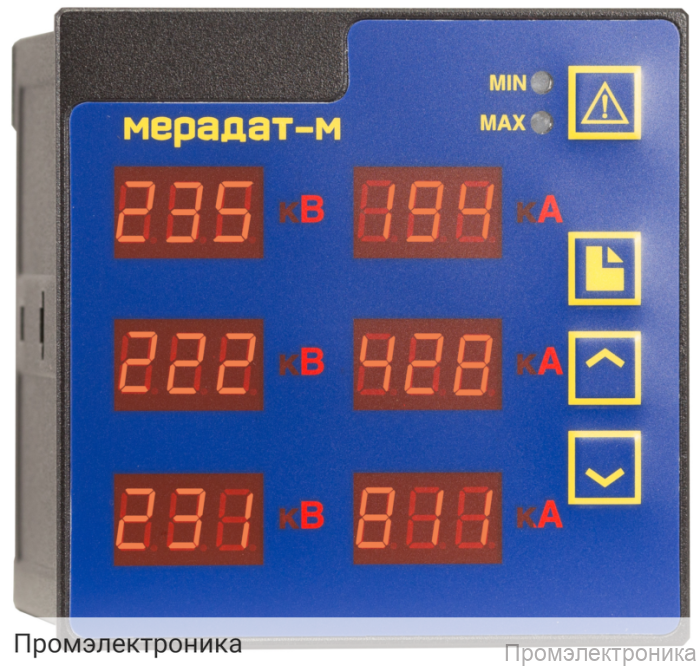

Мерадат-М3ВА1 - регистратор напряжения и силы тока в трехфазной цепи

Техническое описание Мерадат-М3ВА1

Мерадат-М3ВА1 — это современный регистратор напряжения и силы тока, предназначенный для работы в трехфазных электрических цепях. Устройство обеспечивает высокоточное измерение и регистрацию параметров электрической сети, что позволяет эффективно контролировать и анализировать состояние электроснабжения на промышленных и коммерческих объектах. Благодаря надежной конструкции и широкому диапазону рабочих условий, прибор идеально подходит для эксплуатации в различных климатических зонах и условиях повышенной влажности.

Регистратор оснащен тремя входами для измерения силы тока и тремя входами для измерения напряжения, что обеспечивает полный контроль за всеми фазами цепи. Для отображения информации используется яркий светодиодный дисплей с шестью индикаторами и дополнительными одиночными светодиодами, что гарантирует удобство считывания данных даже при плохом освещении.

Мерадат-М3ВА1 поддерживает измерение переменного тока до 5 А и напряжения до 400 В, что делает его универсальным решением для большинства стандартных трехфазных сетей. Для управления внешними устройствами предусмотрено реле с переключающимися контактами, рассчитанное на ток до 5 А при напряжении ~220 В.

Корпус устройства выполнен из металла и предназначен для щитового монтажа, что обеспечивает надежную защиту внутренних компонентов и удобство установки. Компактные габариты (лицевая панель 96х96 мм, глубина 92 мм, вырез в щите 92х92 мм) позволяют интегрировать прибор в стандартные распределительные щиты без необходимости доработки конструкции.

Основные характеристики:

• Три входа для измерения силы тока и три входа для измерения напряжения
• Реле с переключающимися контактами (5 А, ~220 В)
• Измерение переменного тока до 5 А
• Измерение напряжения до 400 В
• Номинальное напряжение питания ~220 В, допустимый диапазон ~160…250 В
• Потребляемая мощность не более 10 Вт
• Металлический корпус для щитового монтажа
• Светодиодный дисплей с шестью индикаторами и одиночными светодиодами
• Габариты: лицевая панель 96х96 мм, глубина 92 мм, вырез в щите 92х92 мм
• Масса не более 1 кг
• Диапазон рабочих температур: от -30ºС до +50ºС
• Влажность от 5 до 90% без конденсации влаги

Мерадат-М3ВА1 — это надежное и функциональное решение для мониторинга и регистрации параметров трехфазных электрических сетей, обеспечивающее безопасность и стабильность работы электрооборудования.
