Мерадат-М3В1 - регистратор напряжения в трехфазной цепи

Техническое описание регистратора напряжения Мерадат-М3В1

Мерадат-М3В1 — это современный регистратор напряжения, предназначенный для контроля и мониторинга параметров электрической сети в трехфазных цепях. Устройство обеспечивает высокую точность измерения и надежность работы в различных условиях эксплуатации, что делает его оптимальным решением для промышленных и энергетических объектов, а также для систем автоматизации и диспетчеризации.

Регистратор оснащен тремя независимыми входами для измерения напряжения, что позволяет осуществлять одновременный контроль всех фаз. Благодаря наличию релейных выходов с переключающимися контактами, устройство может использоваться для автоматического управления внешними исполнительными механизмами при возникновении аварийных или предельных ситуаций в сети.

Мерадат-М3В1 поддерживает измерение напряжения до 400 В, что полностью соответствует требованиям большинства промышленных и бытовых сетей. Питание устройства осуществляется от стандартной сети ~220В, при этом допускается работа в диапазоне напряжений от 160 до 250В, что обеспечивает устойчивость к перепадам и нестабильности электроснабжения.

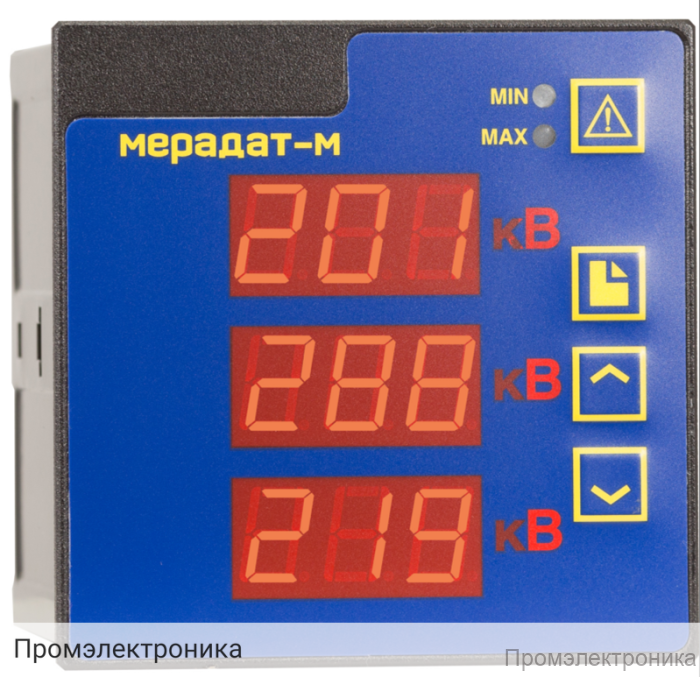

Корпус регистратора выполнен из прочного металла и предназначен для щитового монтажа, что гарантирует надежную защиту внутренних компонентов и удобство установки. На лицевой панели размещен светодиодный дисплей с тремя основными индикаторами и дополнительными одиночными светодиодами, обеспечивающими наглядное отображение текущих параметров и состояния устройства.

Основные характеристики Мерадат-М3В1:

Три входа для измерения напряжения в трехфазной цепи
Релейные выходы с переключающимися контактами (5 А, ~220В)
Диапазон измеряемого напряжения — до 400 В
Номинальное напряжение питания ~220В, допустимое — от 160 до 250В
Потребляемая мощность — не более 10 Вт
Металлический корпус для щитового монтажа
Светодиодный дисплей: три индикатора и одиночные светодиоды
Габариты: лицевая панель 96х96 мм, глубина 92 мм, вырез в щите 92х92 мм
Масса — не более 1 кг
Диапазон рабочих температур: от -30ºС до +50ºС
Влажность эксплуатации: от 5 до 90% без конденсации влаги

Мерадат-М3В1 отличается простотой монтажа и эксплуатации, высокой надежностью и долговечностью. Устройство идеально подходит для использования в системах автоматизации, диспетчеризации и контроля качества электроэнергии, обеспечивая своевременное выявление и регистрацию отклонений параметров сети.
