Мерадат-М1ВА1 - регистратор напряжения и силы тока в однофазной цепи

Техническое описание регистратора напряжения и силы тока Мерадат-М1ВА1

Мерадат-М1ВА1 — это современный регистратор, предназначенный для измерения и контроля параметров электрической цепи в однофазных сетях. Устройство обеспечивает высокую точность измерения переменного тока и напряжения, а также позволяет оперативно отслеживать изменения параметров в режиме реального времени. Благодаря надежной конструкции и широкому диапазону рабочих условий, регистратор идеально подходит для использования в промышленных, коммерческих и бытовых электроустановках.

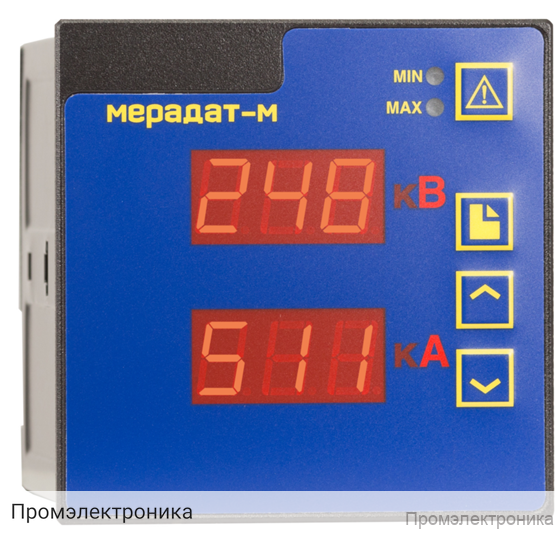

Корпус прибора выполнен из прочного металла и предназначен для щитового монтажа, что обеспечивает удобство установки и долговечность эксплуатации. На лицевой панели расположен светодиодный дисплей с двумя цифровыми индикаторами и дополнительными одиночными светодиодами, что позволяет легко считывать показания даже при недостаточном освещении.

Мерадат-М1ВА1 оснащён входами для измерения силы тока и напряжения, а также релейным выходом с переключающимися контактами, рассчитанными на ток до 5 А при напряжении ~220 В. Это позволяет использовать устройство не только для мониторинга, но и для автоматизации процессов управления электрическими нагрузками.

Основные характеристики Мерадат-М1ВА1:

• Входы: для измерения силы тока и напряжения
• Выходы: реле с переключающимися контактами (5 А, ~220 В)
• Диапазон измерения переменного тока: до 5 А
• Диапазон измерения напряжения: до 400 В
• Напряжение питания: номинальное ~220 В, допустимое ~160…250 В
• Потребляемая мощность: не более 10 Вт
• Корпус: металлический, для щитового монтажа
• Дисплей: светодиодный, два цифровых индикатора и одиночные светодиоды
• Габаритные размеры: лицевая панель 96х96 мм, глубина 92 мм, вырез в щите 92х92 мм
• Масса: не более 1 кг
• Условия эксплуатации: температура от -30ºС до +50ºС, влажность от 5 до 90% без конденсации влаги

Благодаря своим техническим возможностям, Мерадат-М1ВА1 обеспечивает надежный контроль и регистрацию параметров электросети, что способствует повышению безопасности и эффективности эксплуатации электрооборудования. Устройство отличается простотой монтажа, интуитивно понятным управлением и высокой устойчивостью к внешним воздействиям, что делает его оптимальным выбором для широкого круга задач по мониторингу и автоматизации электрических цепей.
