Менеджер горения Siemens LMV37.400A2

Менеджер горения Siemens LMV37.400A2: Техническое описание

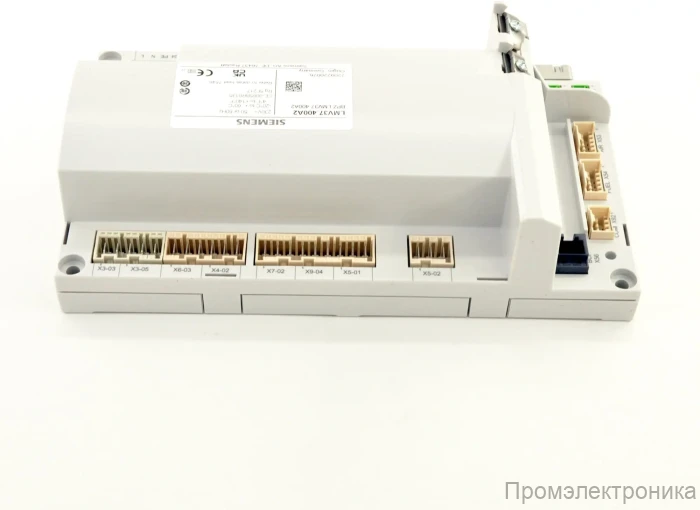

Менеджер горения Siemens LMV37.400A2 представляет собой высокотехнологичный микропроцессорный блок управления и контроля, предназначенный для работы с наддувными горелками, использующими в качестве топлива газ и/или жидкое топливо. Данный топочный автомат оснащен интегрированным регулятором соотношения топливо-воздух и регулятором нагрузки, что делает его оптимальным решением для промышленных систем сжигания топлива средней и высокой мощности, функционирующих как в прерывистом, так и в постоянном цикле. Устройство полностью русифицировано, обладает широким набором настраиваемых параметров и поддерживает функцию удаленной диспетчеризации, обеспечивая возможность точной адаптации под индивидуальные потребности и специфические задачи эксплуатации.

Назначение и области применения

Этот автомат горения разработан для управления промышленными горелками с мощностью до 350 кВт. Его основное назначение – обеспечение безопасного, эффективного и автоматизированного процесса сжигания топлива. Siemens LMV37.400A2 находит применение в различных отраслях промышленности, где требуется надежное управление горелочными устройствами, включая котельные установки, промышленные печи, сушильные камеры и другие теплогенерирующие агрегаты. Благодаря своей универсальности, он подходит для газовых, жидкотопливных и комбинированных горелок различной мощности.

Ключевые технические характеристики и функции

• Тип устройства: Микропроцессорный менеджер горения.
• Применение: Промышленные наддувные горелки мощностью до 350 кВт.
• Управление: Работа на базе шины CAN, электронный регулятор состава топливовоздушной смеси.
• Контроль пламени: Осуществляется посредством ионизационного электрода или датчиков пламени QRB, QRС, QRА2, QRA4, QRA10.
• Управление приводами: Возможность управления двумя приводами и регулятором частотного преобразователя.
• Интерфейсы: Контроль цифровых входов/выходов через сеть обратной связи, интерфейс Modbus для интеграции в системы АСУ ТП.
• Настройка: Гибкая настройка параметров под индивидуальные задачи через дисплей, блок управления или ПК.
• Защита корпуса: Стандарт пылевлагозащиты IP00 (требуемый уровень защиты достигается при монтаже в соответствующий шкаф или панель).
• Электропитание: Номинальное напряжение 230 В переменного тока, с допустимым отклонением от -15% до +10%.
• Контроль герметичности: Функция мониторинга герметичности топливного клапана.
• Режимы работы: Поддержка как прерывистого, так и постоянного режимов работы. Заявленный режим работы для данной модели – прерывистый.
• Выходы: Аналоговый выход 4..20 mA для контроллера нагрузки.
• Условия эксплуатации: Температурный диапазон от -20 до +60 °C, относительная влажность воздуха <95 %.
• Эксплуатационный ресурс: Рассчитан на 250 000 циклов запуска горелки, что эквивалентно примерно 10 годам эксплуатации при стандартном применении.
• Вес: 0.5 кг.
• Габариты: 23x13.5x6 см.

Принцип работы и основные функции блока управления горением

Принцип работы блока управления горением Siemens LMV37.400A2 основан на микропроцессорной обработке сигналов от датчиков и исполнительных механизмов горелки. Он контролирует все этапы работы горелочного устройства: от предварительной продувки и розжига до модуляции мощности и безопасного отключения. Встроенный регулятор соотношения "топливо-воздух" обеспечивает оптимальное сгорание, минимизируя выбросы вредных веществ и повышая КПД установки. Система самодиагностики непрерывно отслеживает состояние всех подключенных компонентов, и в случае возникновения неисправности или аварийной ситуации, автомат горения немедленно прекращает подачу топлива и индицирует код ошибки на дисплее, указывая на тип сбоя и момент его возникновения. Это позволяет оперативно выявлять и устранять проблемы.

Преимущества использования

Использование данного автомата горения обеспечивает ряд существенных преимуществ:

• Надежность: Высококачественные компоненты и продуманная схемотехника гарантируют стабильную и безотказную работу.
• Безопасность: Многоуровневая система контроля и защиты предотвращает возникновение аварийных ситуаций.
• Эффективность: Оптимизация процесса горения за счет точного регулирования соотношения "топливо-воздух" приводит к экономии топлива и снижению эксплуатационных расходов.
• Гибкость: Широкие возможности настройки и интеграции позволяют адаптировать устройство под конкретные требования объекта.
• Удобство эксплуатации: Русифицированный интерфейс, возможность удаленного мониторинга и диагностики упрощают обслуживание и настройку.

Этот топочный автомат является современным и эффективным решением для автоматизации процессов горения в промышленных установках.

Компания Промэлектроника является официальным дилером данной продукции.

Для получения консультации и оформления заказа обращайтесь по электронной почте: sales@prom-elec.com.
