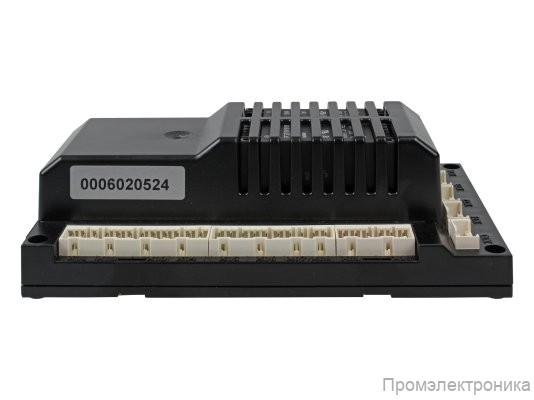

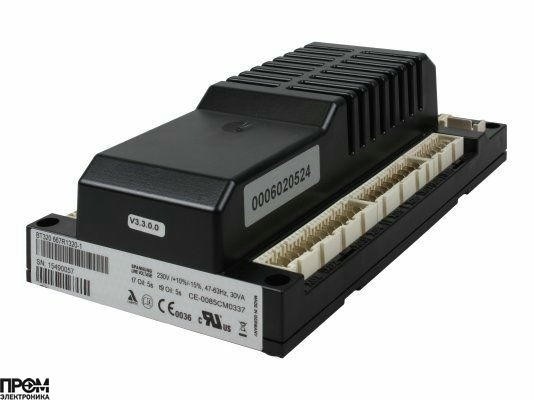

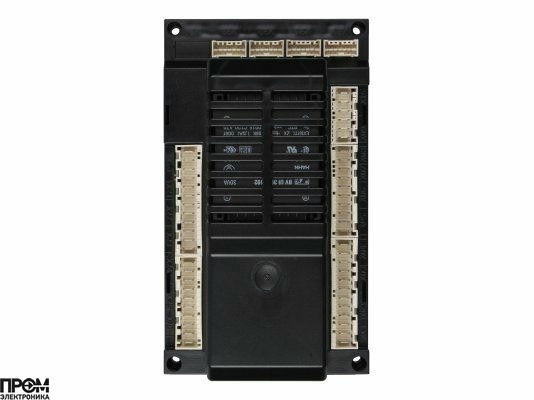

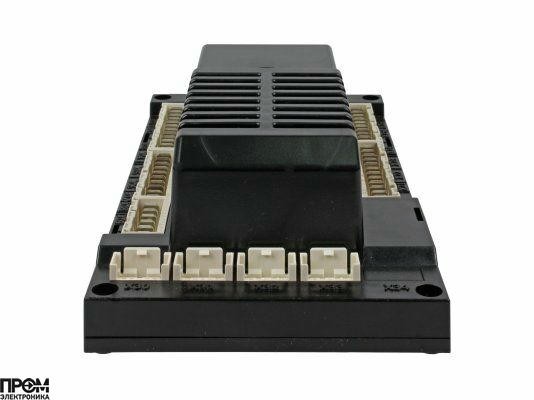

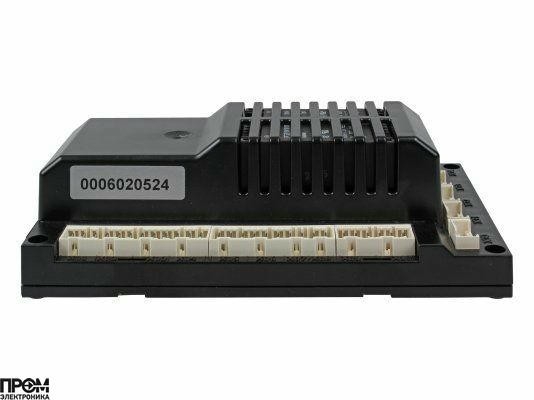

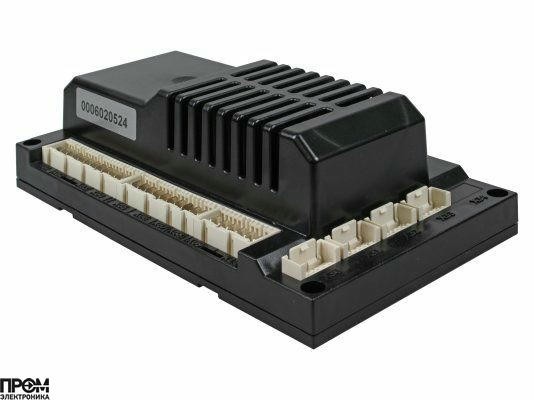

Менеджер горения Lamtec BT320 667R1320-1

Менеджер горения Lamtec BT320 667R1320-1 — это современное микропроцессорное устройство для автоматизации и контроля промышленных горелочных систем, работающих на газообразном или жидком топливе. Данная модель сочетает в себе передовые технологии, высокую надежность и полное соответствие международным стандартам безопасности. Устройство предназначено для эффективного управления процессом горения в прерывистом режиме, что обеспечивает оптимальную работу оборудования, снижение эксплуатационных затрат и повышение уровня безопасности.

Компания Промэлектроника является официальным дилером продукции Lamtec и предлагает полный спектр услуг по подбору, поставке и технической поддержке оборудования.

Область применения и назначение

Lamtec BT320 разработан для управления работой горелок малой и средней мощности, устанавливаемых на:

• Водогрейных и паровых котлах;
• Технологических печах;
• Теплогенераторах и воздушных завесах;
• Сушильных установках.

Основная задача устройства — обеспечение безопасного розжига, контроля пламени и точного электронного регулирования соотношения "топливо-воздух" с помощью сервоприводов. Это позволяет достичь максимального КПД установки, сократить расход топлива и минимизировать выбросы вредных веществ в атмосферу.

Ключевые функции и преимущества

• Электронное управление соотношением "топливо-воздух": BT320 управляет двумя независимыми сервоприводами для воздушной заслонки и клапана подачи топлива. Настройка кривой соотношения по нескольким точкам гарантирует оптимальный состав топливовоздушной смеси во всем диапазоне модуляции горелки. Это ведет к стабильному горению и значительной экономии топлива.
• Интегрированный контроль герметичности газовых клапанов: Встроенная функция автоматической проверки герметичности газовых клапанов перед каждым запуском горелки является важнейшим элементом безопасности. Система контролирует давление в тестовом участке между клапанами, предотвращая запуск при наличии утечек и исключая риск взрывоопасных ситуаций.
• Универсальный контроль пламени: Менеджер горения поддерживает работу с ультрафиолетовыми датчиками пламени (УФ), обеспечивая надежное и быстрое обнаружение факела.
• Интуитивно понятный интерфейс пользователя (UI300): Устройство комплектуется выносным дисплеем с удобной навигацией. Меню разделено на три логических блока:
  • ИНФО: Отображение текущего состояния, времени наработки, истории ошибок и состояния входов/выходов.
  • РУКОВОДСТВО (Ручной режим): Позволяет оператору вручную запускать и останавливать горелку, а также управлять мощностью для проведения пусконаладочных работ.
  • НАСТРОЙКИ: Защищенный паролем раздел для полной конфигурации параметров горелки, включая время циклов, настройки кривой горения и активацию функций.
• Надежность и безопасность: Разработанный и произведенный в Германии, BT320 соответствует строгим европейским стандартам (CE). Встроенные функции самодиагностики и контроля обеспечивают безотказную и безопасную эксплуатацию.
• Гибкость и модульность: Несмотря на широкие возможности в базовой комплектации, функционал BT320 может быть расширен с помощью подключения дополнительных модулей через системную шину LAMTEC SYSTEM BUS (LSB), что позволяет интегрировать его в более сложные системы управления.

Реальный пример использования

Задача: Модернизация водогрейного котла мощностью 1.5 МВт на промышленном предприятии. Существующая автоматика была устаревшей, не обеспечивала точного регулирования и имела высокий расход газа.

Решение: Был установлен менеджер горения Lamtec BT320. Специалисты компании Промэлектроника выполнили подключение устройства к сервоприводам воздушной заслонки и газового клапана, датчикам давления газа и воздуха, трансформатору розжига и УФ-датчику пламени.

Процесс наладки: С помощью интуитивного интерфейса UI300 инженер последовательно настроил все этапы работы горелки:

1. Задал время предварительной вентиляции (продувки топки).
2. Активировал функцию контроля герметичности газовых клапанов.
3. В режиме ручного управления произвел настройку кривой соотношения "газ-воздух". Используя газоанализатор, были заданы оптимальные положения сервоприводов для 8 точек мощности, от розжига до 100%.

Результат: После внедрения Lamtec BT320 котельная установка стала работать полностью в автоматическом режиме. Электронное регулирование обеспечило стабильно высокий КПД, что привело к снижению потребления газа на 12%. Автоматическая проверка герметичности значительно повысила уровень безопасности эксплуатации. Персонал получил возможность легко контролировать работу горелки и оперативно получать информацию о сбоях через меню диагностики.

Промэлектроника — ваш официальный дилер Lamtec

Как официальный дилер, мы гарантируем подлинность продукции, предоставляем профессиональные консультации по подбору оборудования для ваших задач, а также обеспечиваем полную гарантийную и постгарантийную поддержку.

Для получения консультации и оформления заказа свяжитесь с нашими специалистами по электронной почте: sales@prom-elec.com.

Технические характеристики

• Электропитание: 230 В (+10%/-15%), 47-63 Гц.
• Потребляемая мощность: не более 30 ВА.
• Режим работы: Прерывистый.
• Количество сервоприводов: до 2-х.
• Выходы (нагрузочная способность):
  • Топливные клапаны: до 1 А.
  • Вентилятор: до 2 А.
  • Трансформатор розжига: до 2 А.
  • Общий ток выходов: не более 10 A.
• Датчик пламени: Ультрафиолетовый (УФ).
• Интерфейсы: LAMTEC SYSTEM BUS (LSB) для модулей расширения.
• Условия эксплуатации:
  • Температура: от -20 °C до +60 °C.
  • Класс защиты: IP40 (корпус), IP20 (клеммы).
• Габариты (ШхВхГ): 200x115x61 мм.
• Вес: 1,0 кг.
• Артикулы для заказа: 667R1320-1, альтернативные 65300964, 65312445.
