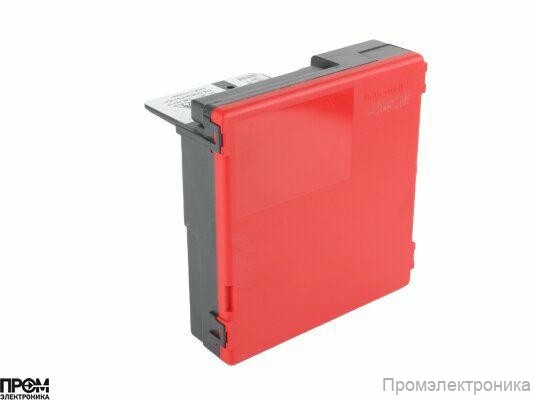

Менеджер горения Honeywell S4565R 1071

Техническое описание менеджера горения Honeywell S4565R1071

Компания Промэлектроника является официальным дилером продукции Honeywell и предлагает вашему вниманию менеджер горения Honeywell S4565R 1071 – современное и высокотехнологичное устройство, предназначенное для автоматизации процессов розжига и обеспечения безопасности в газовых отопительных установках. Данный контроллер является ключевым элементом комбинированной системы регулирования и розжига (CVI), которая гарантирует стабильную и безопасную работу вашего оборудования.

Менеджер горения Honeywell S4565R 1071 представляет собой специализированное устройство розжига для автоматизированного управления горелкой и безопасного отключения при возникновении сбоев. Он используется в сочетании с газовыми регуляторами серии VK41.. в составе комбинированной системы для регулирования и контроля процессов горения и подачи топлива при эксплуатации отопительного оборудования.

Назначение и область применения

Контроллеры розжига серии S4565 разработаны специально для применения в бытовых и коммерческих газовых установках. Модель S4565R 1071 предназначена для работы в системах с вспомогательным вентилятором, что делает ее идеальным выбором для современных котлов, теплогенераторов и водонагревателей, где требуется принудительная подача воздуха для горения.

Основные сферы применения:

• Газовые котлы бытовых систем центрального отопления: Обеспечивает автоматический запуск и безопасную эксплуатацию.
• Комбинированные (двухконтурные) котлы: Управляет розжигом как для контура отопления, так и для контура горячего водоснабжения.
• Калориферы и теплогенераторы: Применяется в установках для воздушного отопления промышленных и коммерческих помещений.
• Водонагреватели: Гарантирует надежный розжиг и контроль пламени в промышленных и бытовых водонагревателях.

Система, построенная на базе S4565R и газового клапана VK41.., представляет собой оптимизированную подсистему аварийной защиты. Она обеспечивает программируемый безопасный розжиг, непрерывный контроль наличия пламени и точное регулирование потока газа к основной горелке отопительной установки.

Принцип работы и функциональные особенности

Модель S4565R 1071 разработана для систем с прямым искровым розжигом горелки (Direct Burner Ignition - DBI) и оснащена функцией мягкой блокировки при неудачном запуске.

Последовательность работы системы:

1. Запрос на нагрев: При поступлении сигнала от термостата, контроллер начинает цикл запуска.
2. Проверка системы: Включается реле контроля воздушного потока, которое проверяет его отсутствие перед запуском вентилятора.
3. Запуск вентилятора: Контроллер подает питание на вспомогательный вентилятор.
4. Предварительная продувка: После того как реле контроля подтверждает достаточный поток воздуха, начинается период предварительной продувки (Tp). В это время камера сгорания очищается от остатков газа.
5. Розжиг: По окончании продувки контроллер одновременно подает напряжение на встроенный трансформатор розжига, генерирующий высоковольтную искру, и открывает газовый клапан.
6. Обнаружение пламени: Искра поджигает газовоздушную смесь. Появившееся пламя ионизирует воздух, и специальный электрод-датчик фиксирует ток ионизации.
7. Стабильная работа: После успешного обнаружения пламени устройство розжига отключается. Горелка продолжает работать в штатном режиме под постоянным контролем автоматики.
8. Погасание пламени: Если в процессе работы пламя по какой-либо причине гаснет, контроллер немедленно перекрывает подачу газа и повторяет полную пусковую последовательность, начиная с предварительной продувки.
9. Блокировка: Если пламя не появляется в течение установленного безопасного времени розжига (Ts), контроллер переходит в состояние мягкой блокировки. Для сброса блокировки необходимо прервать постоянное питание устройства.

Ключевые особенности Honeywell S4565R 1071:

• Надежность и безопасность: Разработан в соответствии со строгим европейским стандартом EN 298. Все функции защиты объединены в одной оптимизированной системе.
• Для систем с вентилятором: Идеально подходит для одноступенчатых газовых и комбинированных горелок, оснащенных вспомогательным вентилятором.
• Искровой розжиг: Встроенное устройство розжига обеспечивает стабильную и мощную искру для надежного воспламенения.
• Мягкая блокировка: В случае сбоя розжига система переходит в безопасное состояние. Сброс производится прерыванием электропитания, что предотвращает неконтролируемые повторные запуски.
• Защита от пониженного напряжения: Устройство контролирует напряжение в сети и отключается, если оно падает ниже допустимого уровня, предотвращая нестабильную работу.
• Простота монтажа: Контроллер легко устанавливается непосредственно на газовый регулятор серии VK41.. с помощью специального разъема.
• Прочный корпус: Изготовлен из качественного пластика, обеспечивающего защиту от механических повреждений. Класс защиты IP 20 предохраняет электрические контакты от пыли и случайного прикосновения.
• Непрерывный цикл работы: Предусмотрено прерывание работы для самоконтроля каждые 24 часа для повышения безопасности.
• Опциональные возможности: По дополнительному заказу устройство может оснащаться огнестойким корпусом (UL 94-V0), фильтром от электромагнитных помех и реле контроля пламени.

Технические характеристики

• Модель: Honeywell S4565R 1071
• Тип блокировки: Мягкая блокировка (сброс прерыванием питания)
• Применение: Системы со вспомогательным вентилятором
• Способ розжига: Прямой искровой розжиг (DBI)
• Напряжение питания: 220... 240 В~, 50/60 Гц (допустимое отклонение -15% / +10%)
• Потребляемая мощность: 4 ВА
• Предохранительное время (Ts): 5 секунд
• Время предварительной продувки (Tp): Настраивается (в зависимости от спецификации, обычно от 0 до 30 с)
• Время самопроверки (Tc): 1.5 с (типовое значение)
• Время срабатывания при погасании пламени (TFR): < 1 с
• Минимальный ток контроля пламени: 0.9 мкА
• Напряжение искрового разряда: >12 кВ при нагрузке 40 пФ
• Максимальный искровой промежуток: 3.5 мм
• Длина кабеля розжига: Не более 0.5 м
• Длина кабеля контроля пламени: Не более 1 м
• Выход на вентилятор: 220... 240 В~, 1 А, cos φ > 0,6
• Диапазон рабочих температур: -15...+60 °C
• Допустимая влажность: Не более 90% при 40 °C (без конденсации)
• Класс защиты: IP 20 (может быть повышен с использованием дополнительных аксессуаров)

Монтаж и электромонтаж

ВАЖНО: Монтаж, настройка и обслуживание устройства должны выполняться только квалифицированным специалистом в соответствии с местными нормами и правилами, а также указаниями производителя отопительного оборудования.

1. Отключите электропитание и перекройте подачу газа перед началом работ.
2. Контроллер розжига устанавливается непосредственно на газовый регулятор серии VK41...
3. Электрические соединения осуществляются с помощью многоштырькового разъема Molex 3001.
4. Провода должны быть проложены таким образом, чтобы исключить их контакт с горячими поверхностями. Высоковольтный кабель розжига следует прокладывать отдельно от других кабелей во избежание электромагнитных помех.
5. После завершения монтажа необходимо провести полную проверку работоспособности системы, включая проверку герметичности газовых соединений и корректность цикла розжига.

Заказ и покупка

Приобретая Honeywell S4565R 1071 в компании Промэлектроника, вы получаете не только оригинальное и сертифицированное оборудование, но и полную техническую поддержку от официального дилера. Мы гарантируем высокое качество продукции и ее соответствие всем заявленным характеристикам.

Для получения консультации, уточнения технических деталей или оформления заказа, пожалуйста, свяжитесь с нашим отделом продаж.

Email для связи: sales@prom-elec.com
