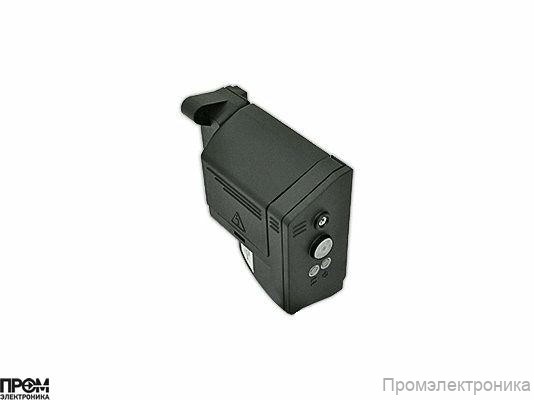

Менеджер горения Elco TCG-161.09

Менеджер горения Elco TCG-161.09: Надежное Управление Вашей Горелкой

Представляем вашему вниманию менеджер горения Elco TCG-161.09 – высокотехнологичное микропроцессорное устройство, предназначенное для управления одноступенчатыми газовыми горелками. Этот топочный автомат обеспечивает полный контроль над всеми процессами, связанными с использованием легковоспламеняющегося и взрывоопасного топлива, гарантируя максимальную безопасность эксплуатации вашей газовой установки.

Назначение и Области Применения

Менеджер горения Elco TCG-161.09 разработан для применения в системах отопления и промышленного оборудования, где используются одноступенчатые наддувные газовые горелки. Его основная задача – автоматизация процессов розжига, контроля пламени и безопасного отключения горелки в случае возникновения нештатных ситуаций. Благодаря своей надежности и точности, этот блок управления горением находит широкое применение в котельных, промышленных печах и других установках, требующих стабильной и безопасной работы газового оборудования.

Ключевые Технические Характеристики

• Тип горелки: одноступенчатая
• Вид топлива: газовые
• Способ сжигания: наддувные
• Режим работы: прерывистый
• Предохранительное время (ts): 3 секунды
• Время предварительной вентиляции (tv/tp): 24 секунды
• Электропитание: 230 В, 50-60 Гц
• Контроль герметичности газовых клапанов: да
• Рабочая температура окружающей среды: от -20 до +60 °C
• Наличие цоколя: нет (встроенный 7-контактный разъем)

Принцип Работы и Основные Функции

В основе работы автомата горения Elco TCG-161.09 лежит микропроцессор, который управляет всеми этапами функционирования горелки. Это обеспечивает высокую стабильность временных интервалов даже при колебаниях температуры эксплуатации и напряжения в сети.

Основные функции устройства включают:

• Автоматический розжиг и контроль пламени: Устройство инициирует розжиг и непрерывно контролирует наличие пламени во время работы горелки.
• Предварительная продувка: Перед каждым запуском осуществляется продувка камеры сгорания для удаления остатков несгоревшего газа, что повышает безопасность.
• Контроль герметичности газовых клапанов: Встроенная функция проверки герметичности клапанов предотвращает утечки газа.
• Система информирования: Жидкокристаллический дисплей отображает текущие фазы работы, коды ошибок и статистические данные, облегчая диагностику и обслуживание. На корпусе предусмотрена кнопка ручной блокировки/разблокировки, также используемая для сброса статистики.
• Защита от низкого напряжения: При падении напряжения в сети ниже 185 В, менеджер горения автоматически отключает горелку, переводя ее в режим ожидания. Работа возобновляется при восстановлении напряжения до 195 В и выше.

Конструктивно менеджер горения выполнен в прочном пластиковом корпусе. Внутри размещена микросхема и другие компоненты. Для подключения кабелей электромотора, газового клапана, реле давления воздуха и других устройств предусмотрены соответствующие разъемы.

Преимущества Использования

Выбор данного топочного автомата обеспечивает ряд существенных преимуществ:

• Высокая надежность: Микропроцессорное управление гарантирует стабильную и безотказную работу.
• Повышенная безопасность: Многоуровневая система защиты, включая контроль герметичности и защиту от низкого напряжения, минимизирует риски.
• Информативность: Встроенный ЖК-дисплей предоставляет полную информацию о состоянии системы.
• Эффективность: Оптимизация процессов горения способствует экономичному расходу топлива.
• Удобство эксплуатации: Продуманный интерфейс и система диагностики упрощают использование и обслуживание.

Компания Промэлектроника является официальным дилером данной продукции.

Для получения консультации и оформления заказа обращайтесь по электронной почте: sales@prom-elec.com.
