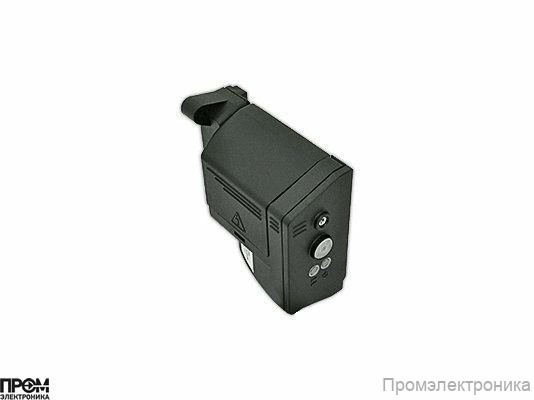

Менеджер горения Elco TCG-151.03

Менеджер горения Elco TCG-151.03: Надежное Управление Вашей Газовой Горелкой

Представляем менеджер горения Elco TCG-151.03 – высокотехнологичное устройство, предназначенное для автоматического управления и контроля работы одноступенчатых газовых горелок с наддувом. Этот топочный автомат обеспечивает безопасную и эффективную эксплуатацию отопительного оборудования, минимизируя риски и оптимизируя расход топлива.

Назначение и Области Применения

Данный блок управления горением разработан для использования в системах отопления и горячего водоснабжения, где применяются газовые горелки с наддувом. Он идеально подходит для котлов различной мощности, теплогенераторов и другого газоиспользующего оборудования. Микропроцессорное управление и наличие жидкокристаллического дисплея делают этот автомат горения удобным инструментом для мониторинга и настройки параметров работы горелки.

Ключевые Технические Характеристики

• Тип горелки: одноступенчатая
• Вид топлива: газовые
• Способ сжигания: наддувные
• Режим работы: прерывистый
• Электропитание: 230 В, 50-60 Гц
• Предохранительное время (ts): 3 секунды
• Время предварительной вентиляции (tv/tp): 24 секунды
• Время ожидания (последующей вентиляции) (tw): 90 секунд
• Наличие цоколя: нет (встроенный 7-контактный разъем)
• Рабочая температура окружающей среды: от -20 до +60 °C
• Класс пылевлагозащиты: IP20

Принцип Работы и Основные Функции

Менеджер горения Elco TCG-151.03 функционирует на базе микропроцессора, что гарантирует стабильность временных интервалов независимо от колебаний напряжения в сети и температуры окружающей среды. Перед каждым запуском горелки, этот блок управления горением производит проверку герметичности газовых клапанов, повышая уровень безопасности системы.

Основные функции включают:

• Автоматическое управление розжигом и работой горелки: Обеспечивает последовательное выполнение всех этапов, от предварительной продувки до выключения.
• Контроль пламени: Непрерывный мониторинг наличия пламени во время работы горелки.
• Защита от низкого напряжения: При падении напряжения ниже 185 В, автомат горения отключает горелку и переходит в режим ожидания восстановления нормальных параметров сети (более 195 В), после чего автоматически возобновляет работу. Во время остановки активируется аварийная индикация.
• Информационный ЖК-дисплей: Отображает текущие фазы работы, коды ошибок, причины неисправностей и статистические данные. Для удобства распознавания сообщений используется система пиктограмм.
• Диагностика: Позволяет быстро выявлять и устранять неполадки в работе газового оборудования.
• Ручной перезапуск и сброс статистики: Кнопка на корпусе позволяет выполнить ручной перезапуск. Длительное нажатие на эту кнопку сбрасывает накопленную статистику.

Для подключения внешних компонентов, таких как электромотор, газовый клапан, реле давления воздуха, предусмотрены встроенные разъемы.

Преимущества Использования

Выбор данного топочного автомата обеспечивает ряд существенных преимуществ:

• Высокая надежность: Микропроцессорное управление и качественные компоненты гарантируют стабильную и безотказную работу.
• Повышенная безопасность: Функции контроля герметичности клапанов и защиты от низкого напряжения минимизируют риски аварийных ситуаций.
• Эффективность: Оптимизированные алгоритмы управления способствуют экономичному расходу газа.
• Информативность: Встроенный ЖК-дисплей предоставляет полную информацию о состоянии системы, упрощая эксплуатацию и обслуживание.
• Цифровая обработка сигналов: Обеспечивает точность и быстродействие системы управления.
