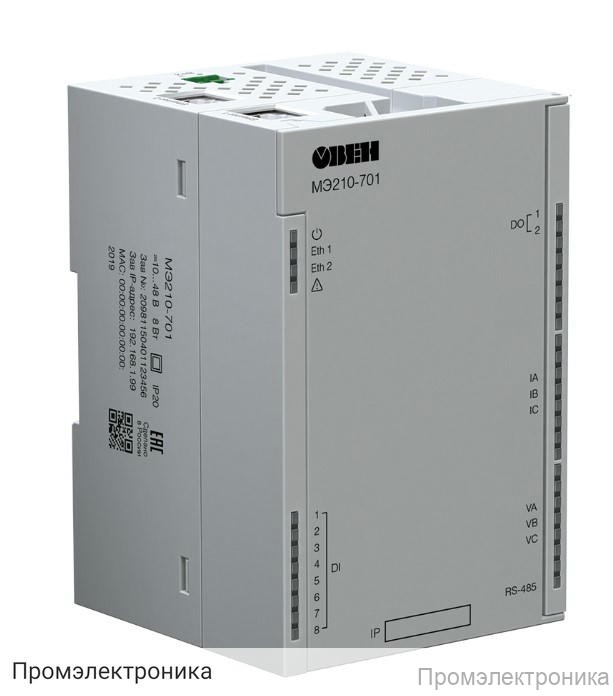

МЭ210-701 - модуль ввода параметров электрической сети

Техническое описание модуля ввода параметров электрической сети МЭ210-701

МЭ210-701 — это современный модуль для измерения и мониторинга параметров трехфазных электрических сетей переменного тока. Устройство предназначено для точного контроля, сбора и передачи данных о состоянии электросети, что делает его незаменимым элементом в системах автоматизации, диспетчеризации и энергоучета.

Питание и энергопотребление

Диапазон напряжения питания: 10…48 В
Потребляемая мощность: не более 8 Вт

Интерфейсы и коммуникационные возможности

Сдвоенный Ethernet 10/100 Mbit для обмена данными
RS-485 для интеграции в промышленные сети
USB 2.0 (MicroUSB) и Ethernet (RJ-45) для конфигурирования
Поддержка протоколов: Modbus TCP, Modbus RTU (Slave), MQTT (в разработке), SNMP (в разработке), NTP

Измеряемые параметры электросети

Тип сети: трехфазная переменного тока
Фазное напряжение: 220 В (погрешность 0,2%)
Межфазное напряжение: 380 В (погрешность 0,2%)
Измерение силы тока: 5 А (погрешность 0,2%…0,5%)
Измерение мощности: активная, реактивная, полная, накопленная полная, отдачи (погрешность 0,5%)
Измерение частоты: 45…65 Гц (погрешность 0,15%)
Измерение коэффициента мощности (погрешность 0,1%)
Время обновления измеренных значений: 15 мс

Дискретные входы и выходы

8 дискретных входов («сухой» контакт, транзисторный ключ n-p-n-типа)
Режимы работы: определение логического уровня, счетчик импульсов
2 дискретных выхода (электромагнитное реле, нормально-разомкнутый контакт)
Максимальное напряжение на контактах: 250 В AC / 30 В DC
Ток коммутации: 5 А AC, 3 А DC

Встроенный архив

Максимальный размер файла: 2 кБ
Максимальное количество файлов: 1000
Период записи: от 10 до 3600 с (настраиваемый)

Конструктивные особенности

Габаритные размеры: 80×123×83 мм
Степень защиты корпуса: IP20
Монтаж: на DIN-рейку или на стену
Масса: не более 0,5 кг

МЭ210-701 обеспечивает высокую точность измерений, широкий спектр поддерживаемых интерфейсов и протоколов, а также удобство интеграции в существующие системы автоматизации. Благодаря надежной конструкции и расширенным функциональным возможностям, модуль подходит для использования в промышленных, коммерческих и энергетических объектах.
