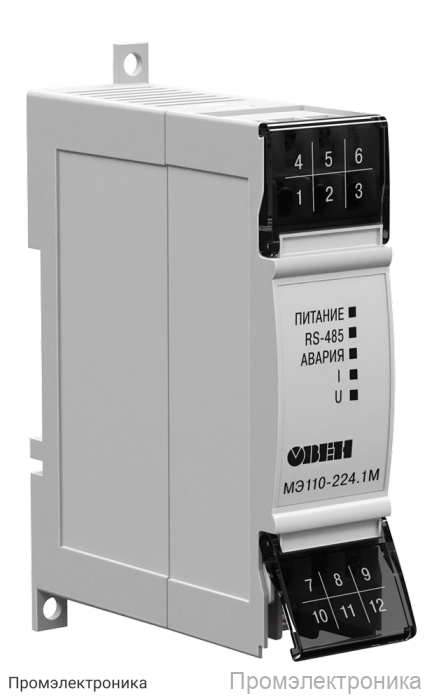

МЭ110-224.1М — модуль ввода параметров однофазной электрической сети

МЭ110-224.1М — это современный модуль, предназначенный для измерения и передачи параметров однофазной электрической сети. Устройство обеспечивает высокую точность измерений и надежную работу в промышленных и коммерческих системах автоматизации. Благодаря поддержке популярных протоколов обмена данными и широкому диапазону рабочих параметров, модуль легко интегрируется в существующие системы мониторинга и управления.

Основные возможности и преимущества:

• Измерение ключевых параметров электрической сети: переменное напряжение, переменный ток, активная, реактивная и полная мощность, частота, коэффициент мощности (cos φ).
• Высокая точность измерений: погрешность для напряжения и тока — ±0,5%, для мощности — ±1,0%, для коэффициента мощности — ±2,0%.
• Широкий диапазон входных напряжений: от 90 до 264 В переменного тока (номинальные значения 110, 220, 240 В, частота 47–63 Гц) или от 20 до 375 В постоянного тока (номинальное напряжение 24 В).
• Минимальное энергопотребление — не более 4 ВА.
• Быстрое время опроса — не более 1 секунды.
• Один канал измерения, что идеально подходит для мониторинга отдельных линий или оборудования.
• Интерфейс связи RS-485 с поддержкой до 32 устройств в одной сети и максимальной скоростью обмена до 115200 бит/с.
• Поддержка протоколов ОВЕН, ModBus-RTU, ModBus-ASCII, DCON для интеграции в различные системы автоматизации.
• Компактные габариты: 110×76×27 мм, масса не более 0,5 кг.
• Степень защиты корпуса: IP20 со стороны передней панели, IP00 со стороны клеммной колодки.
• Средний срок службы — 10 лет, средняя наработка на отказ — 50 000 часов.

МЭ110-224.1М позволяет осуществлять прямое подключение к сети или использовать трансформаторы для расширения диапазона измеряемых значений. Благодаря этому модуль подходит для решения задач мониторинга как в небольших объектах, так и в крупных распределительных системах. Надежность, простота интеграции и высокая точность делают этот модуль оптимальным выбором для автоматизации и диспетчеризации электроэнергетических объектов.
