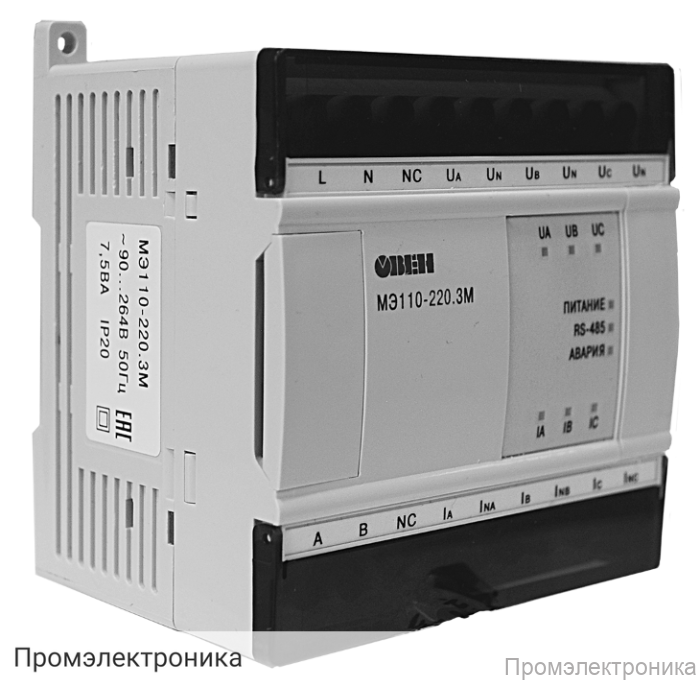

МЭ110-220.3М - модуль ввода параметров трехфазной электрической сети

Техническое описание модуля ввода параметров трехфазной электрической сети МЭ110-220.3М

МЭ110-220.3М — это современный модуль для измерения и контроля параметров трехфазных электрических сетей, предназначенный для промышленного и коммерческого применения. Устройство обеспечивает высокую точность измерений, широкий диапазон входных сигналов и надежную работу в различных условиях эксплуатации.

Основные функции и возможности:

• Измерение фазных и линейных напряжений с использованием внешних трансформаторов напряжения.
• Измерение силы тока с применением внешних трансформаторов тока.
• Определение полной, активной и реактивной мощности по каждому из трех каналов.
• Измерение частоты первой гармоники, коэффициента мощности (cosφ) и фазового угла.
• Передача данных по интерфейсу RS-485 с поддержкой популярных протоколов: ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.

Технические характеристики:

• Питание: от 90 до 264 В переменного тока, частота 45–65 Гц, потребляемая мощность не более 7,5 ВА.
• Измерение фазного напряжения: диапазон от 1 до 400 В, максимальное значение до 800 В (не более 1 сек), погрешность 0,15%, разрешение 0,1 В, входное сопротивление не менее 500 кОм.
• Измерение линейного напряжения: диапазон от 2 до 580 В, максимальное значение до 800 В, погрешность 0,5%, разрешение 0,1 В.
• Измерение тока: диапазон от 0,005 до 5 А, максимальное значение до 10 А, погрешность 0,15%, разрешение 0,001 А, входное сопротивление не более 0,01 Ом.
• Измерение мощности: диапазон от 0,02 до 2 кВт/кВА/кВАр, погрешность 0,2%, разрешение 1 Вт/ВА/Вар.
• Измерение частоты: диапазон 45–65 Гц, погрешность 0,15%, разрешение 0,01 Гц.
• Измерение коэффициента мощности: диапазон от 0 до 1, погрешность 1%, разрешение 0,01.
• Измерение фазового угла: диапазон от 10° до 170°, погрешность 0,4%, разрешение 1°.
• Интерфейс связи: RS-485, скорости обмена от 2400 до 115200 бит/сек, поддержка нескольких протоколов.
• Конструктивное исполнение: степень защиты корпуса IP20, габариты 96×73×110 мм, масса не более 0,5 кг.
• Гарантия: 24 месяца.

МЭ110-220.3М отличается простотой интеграции в автоматизированные системы управления и мониторинга, высокой надежностью и стабильностью работы. Благодаря широкому функционалу и поддержке стандартных протоколов обмена данными, модуль идеально подходит для использования в системах АСУ ТП, энергомониторинга и учета электроэнергии.
