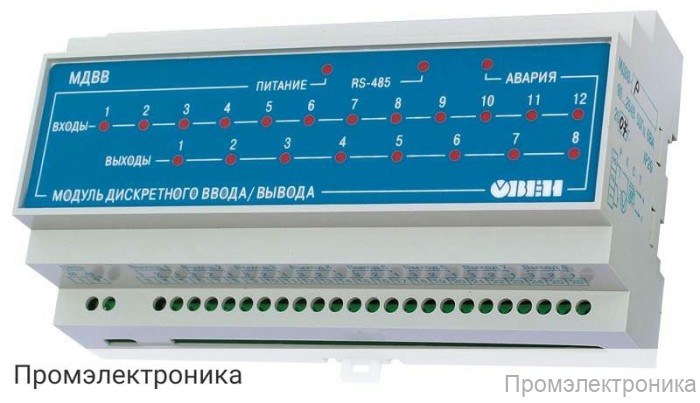

МДВВ - модуль дискретного ввода/вывода

Техническое описание модуля дискретного ввода/вывода МДВВ

МДВВ — это современный модуль дискретного ввода/вывода, предназначенный для сбора, обработки и передачи дискретных сигналов в автоматизированных системах управления и мониторинга. Устройство обеспечивает надежную работу в промышленных условиях, поддерживает широкий диапазон входных и выходных сигналов, а также совместимо с популярными протоколами передачи данных.

Основные характеристики МДВВ:

Питание: 90…264 В переменного тока, частота 47…63 Гц.
Потребляемая мощность: не более 12 ВА.
Дискретные входы: 12 каналов, поддержка «сухого» контакта и транзисторного ключа n-p-n типа.
Максимальная частота входного сигнала: до 1 кГц.
Дискретные выходы: 8 каналов с различными типами выходных элементов (электромагнитное реле, транзисторная и симисторная оптопара, выход для управления твердотельным реле).
Интерфейс связи: RS-485 с поддержкой скоростей передачи данных от 2,4 до 115,2 кбит/с.
Протоколы передачи данных: ОВЕН, Modbus ASCII, Modbus RTU, DCON.
Максимальная длина линии связи: до 1200 м.
Возможность объединения в сеть: до 256 модулей по протоколу Modbus или ОВЕН (11 бит адресации), до 32 модулей по ОВЕН (8 бит адресации).
Корпус: монтаж на DIN-рейку Д9, степень защиты IP20.
Габариты: 157×86×58 мм.

Характеристики выходных элементов:

Электромагнитное реле: нагрузка до 8 А при 220 В, 50 Гц (cos>0,4).
Транзисторная оптопара: до 400 мА при 60 В.
Симисторная оптопара: до 50 мА при 250 В (постоянное открытие) или 1 А (до 100 Гц, tимп.=5 мс).
Выход для твердотельного реле: напряжение 4...6 В, ток до 50 мА.

Условия эксплуатации:

Температура окружающей среды: от +1 до +50 °С.
Атмосферное давление: 86...106,7 кПа.
Относительная влажность воздуха: не более 80 % при 25 °С и ниже без конденсации влаги.

Комплектация:

Модуль МДВВ
Паспорт и руководство по эксплуатации
Гарантийный талон
Программа конфигурирования на дискете 3,5” или CD-ROM

МДВВ — это надежное решение для построения гибких и масштабируемых систем автоматизации, обеспечивающее высокую скорость обмена данными и широкий выбор вариантов подключения.
