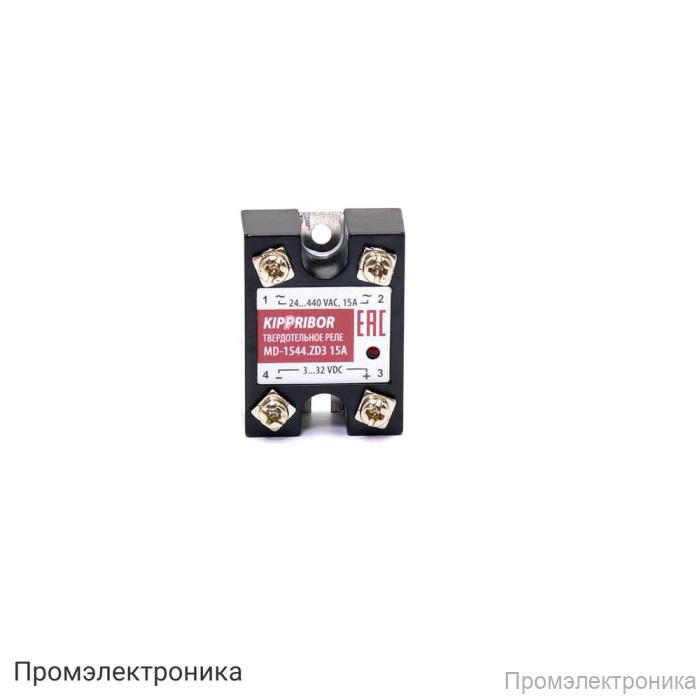

MD-1544.ZD3 - реле твердотельное 1-ф, тип MD, 15 А

Твердотельное реле MD-1544.ZD3 — надежное решение для управления однофазными нагрузками

MD-1544.ZD3 — это современное однофазное твердотельное реле, предназначенное для коммутации электрических цепей переменного тока с номинальным напряжением до 440 В и максимальным током нагрузки 15 А. Благодаря использованию тиристора SCR-типа на керамической подложке, устройство обеспечивает высокую надежность и долговечность работы даже в условиях интенсивной эксплуатации.

Реле выполнено в малогабаритном корпусе, что позволяет легко интегрировать его в ограниченное пространство электрических шкафов и распределительных устройств. Управление осуществляется дискретным сигналом напряжения в диапазоне 3...32 VDC, что делает реле совместимым с большинством промышленных контроллеров и автоматизированных систем управления.

Особенности конструкции включают воздушное охлаждение, что обеспечивает эффективный отвод тепла и стабильную работу при длительных нагрузках. Минимальное падение напряжения на реле в рабочем состоянии (≤1,6 VAC) и низкий ток утечки (≤10 мА) гарантируют высокую энергоэффективность и безопасность эксплуатации.

Преимущества MD-1544.ZD3:

• Высокая надежность за счет применения SCR-тиристора на керамической подложке
• Компактные размеры корпуса для удобства монтажа
• Совместимость с широким диапазоном управляющих сигналов (3...32 VDC)
• Быстрое время переключения — не более 10 мс при частоте 50 Гц
• Эффективное воздушное охлаждение
• Безопасная работа благодаря низкому току утечки и минимальному падению напряжения

Технические характеристики:

• Коммутируемое напряжение: 24…440 VAC
• Максимально допустимый ток нагрузки: 15 А
• Максимальное пиковое напряжение: 900 VAC (9 класс)
• Потребляемый ток в цепи управления: 6…35 мА
• Падение напряжения на реле: ≤1,6 VAC (во включенном состоянии)
• Ток утечки: ≤10 мА
• Время переключения: ≤10 мс (при 50 Гц)
• Тип охлаждения: воздушное

Твердотельное реле MD-1544.ZD3 — это оптимальный выбор для автоматизации промышленных процессов, управления нагревательными элементами, электродвигателями и другими однофазными нагрузками, где требуется высокая надежность, компактность и простота интеграции.
