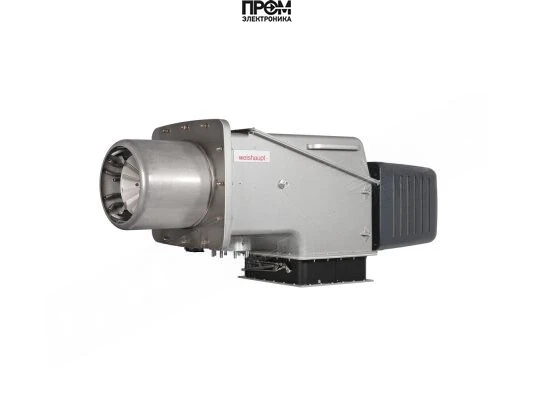

Мазутная горелка Weishaupt WKMS 70/1-B, исп. ZM

Мазутная горелка Weishaupt WKMS 70/1‑B, исп. ZM (арт. 27370301)

Техническое описание устройства сформировано с учётом современных требований по надёжности и энергоэффективности. Горелка WKMS 70/1‑B предназначена для длительного режима эксплуатации на паровых и водогрейных котлах, теплогенераторах и технологических установках, соответствующих нормам EN 303 и EN 267. Изготовитель: Weishaupt (Германия). Для оперативной поставки и консультаций рекомендуется обращаться в компанию Промэлектроника (sales@prom-elec.com).

Ключевые технические характеристики

• Вид топлива: мазутная (средней и высокой вязкости, не более 50 мм2/с при 100 °C).
• Диапазон мощности горелки: от 1 800 до 7 700 кВт.
• Расход топлива: 160–686 кг/ч.
• Электропитание: 220–230 В, 50 Гц.
• Потребляемая электрическая мощность: 746 Вт.
• Уровень шума: до 82 дБ.
• Габариты (Д×Ш×В): 210.7 × 72.5 × 97.8 см; масса: 300 кг.
• Рабочая температура окружающей среды: от −10 до +40 °C.

Конструкция и состав горелки (комплектные узлы)

• Вентиляторная станция — наддув воздуха, измерение давления в тракте, воздушная заслонка.
• Насосная станция — подача мазута под давлением, регулирующий клапан.
• Станция подогрева топлива — подготовка вязкого топлива к распылению.
• Новый узел смешивания — улучшенное смесительное устройство для снижения потерь давления и NOx.
• Головка форсунки с электромагнитным предохранительным затвором — исключает утечки и обеспечивает безопасное перекрытие подачи.
• Шкаф управления с цифровым менеджером горения — розжиг, контроль сигнала пламени (датчик QRI), модуляция, самодиагностика и интерфейсы интеграции.
• Устройство розжига (возможна комплектация с применением сжиженного газа на сериях WKMS 40–70).

Преимущества

• Модульная конструкция упрощает монтаж, обслуживание и замену агрегатов.
• Цифровое микропроцессорное управление обеспечивает точную модуляцию мощности и экономию топлива.
• Снижение выбросов NOx — класс 1 по EN 267 при корректной настройке.
• Подготовка топлива (подогрев) гарантирует стабильное распыление и равномерное горение при вязком мазуте.
• Высокая степень безопасности: предохранительный затвор на форсунке и автоматические блокировки при авариях.

Примеры реального применения

• Паровые котлы промышленных цехов — обеспечение технологического пара с высокой загрузкой и длительным режимом работы.
• Водогрейные котлы и теплогенераторы в системах распределительного теплоснабжения и на фабриках.
• Системы подогрева воздуха и технологические печи, где требуется стабильный тепловой поток при высоковязком топливе.
• Комбинированные установки на ТЭЦ и в блок‑котельных крупных предприятий, где важны управление выбросами и энергоэффективность.

Обслуживание и эксплуатация

• Ежедневный визуальный контроль: проверка состояния воздуховодов, отражателей и места установки форсунки.
• Еженедельная проверка параметров горения и сигналов менеджера горения, контроль силы сигнала пламени (датчик QRI).
• Профилактика насосной станции и фильтров: очистка и замена фильтрующих элементов по регламенту производителя.
• Проверка и очистка форсунки, контроль рабочего зазора и герметичности предохранительного затвора.
• Ежегодная полная диагностика с тестированием систем автоматики и калибровкой регуляторов; рекомендуется проводить в специализированном сервисе.
• Для работы в условиях низких температур необходима проверка и, при необходимости, усиление изоляции и подогрева топливных магистралей.

Совместимость и требования к котлам

• Рекомендуется установка на котлы и теплогенераторы, сертифицированные по EN 303 и EN 267.
• Подходит для паровых и водогрейных котлов, промышленных теплогенераторов и технологических установок, рассчитанных на указанный тепловой диапазон (1 800–7 700 кВт).
• Требования к помещению: закрытое помещение, температура −10…+40 °C, влажность до 80 %, воздух без агрессивных примесей (хлориды, фториды и т.д.).
• Электропитание и вентиляция должны соответствовать нормативам по электробезопасности и пожарной защите.

FAQ — Часто задаваемые вопросы

• Какие виды мазута допустимы? — Средне- и высоковязкие мазуты с вязкостью ≤ 50 мм2/с при 100 °C. При высокой вязкости требуется надёжная система подогрева.
• Можно ли применять горелку на старых котлах? — Да, при условии соответствия горелки по мощности и требований по монтажному фланцу; необходима проверка производителя котла.
• Какой ресурс основных узлов? — Ресурс зависит от режима и качества обслуживания; насосы и форсунки подлежат регулярной проверке и замене по состоянию.
• Какие меры безопасности предусмотрены? — Предохранительный затвор форсунки, датчик пламени QRI, автоматические блокировки и самодиагностика менеджера горения.
• Где получить запчасти и сервис? — Оригинальные комплектующие и сервисная поддержка доступны у официальных поставщиков; рекомендуем контакты Промэлектроника (sales@prom-elec.com).

Технический профиль Weishaupt WKMS 70/1‑B делает её оптимальным решением для крупных промышленных приложений, где критичны стабильность горения, точность управления и соблюдение экологических стандартов. Для консультаций по подбору комплектации, монтажу и пуско‑наладке обращайтесь в компанию Промэлектроника: sales@prom-elec.com.
