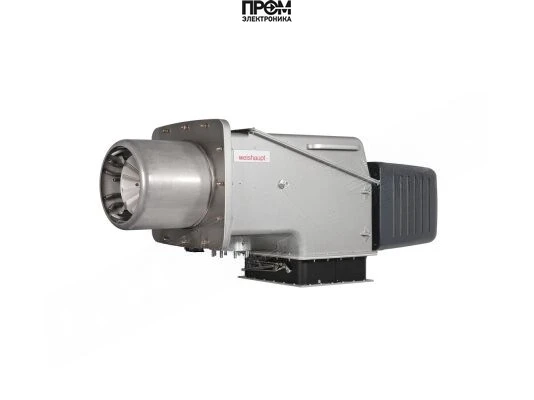

Мазутная горелка Weishaupt WKMS 50/1‑B, исп. ZMH — техническое описание

Горелка Weishaupt WKMS 50/1‑B (арт. 27350501) — промышленное мазутное горелочное устройство немецкого производства, предназначенное для обеспечения тепловой нагрузки в диапазоне от 1012 до 4000 кВт. Исполнение ZMH оптимизировано для работы с мазутом средней и высокой вязкости (до 50 мм²/с при 100 °C) с возможностью прогрессивного или прогрессивно‑электронного модулирования мощности. Питается от сети 220–230 В, соответствует 1‑му классу экологичности по EN 267 и рассчитано на эксплуатацию при температуре окружающей среды от −15 °C до +40 °C.

Ключевые характеристики

• Вид топлива: мазутная (мазут вязкостью до 50 мм²/с при 100 °C)
• Диапазон мощности: от 1012 до 4000 кВт
• Исполнение: прогрессивная / прогрессивная‑электронномодулируемая
• Электропитание: 220–230 В / 50 Гц
• Страна бренда: Германия (Weishaupt)
• КПД: прирост до +9% при использовании рекуперации тепла
• Макс. температура воздуха на сжигание: до 250 °C
• Уровень шума: ≤85 дБ
• Класс защиты корпуса: IP54

Конструкция и состав горелки

Модульная конструкция WKMS 50/1‑B обеспечивает простоту монтажа и обслуживания. В состав горелочного модуля входят:

• вентилятор высокого давления с регулируемым наддувом;
• насосная станция подачи мазута с регулировкой давления;
• форсуночный блок с электроподогревом и системой промывки форсунки;
• головка форсунки с интегрированным электромагнитным предохранительным затвором;
• устройство смешивания топливо‑воздушной смеси с пониженным сопротивлением и вибрацией;
• электроды зажигания и система контроля пламени (датчики и блоки безопасности);
• шкаф управления с микропроцессорным (цифровым) менеджером горения;
• теплоизолированный корпус с элементами звукоизоляции;
• модули рекуперации тепла (опция) — теплообменник в дымоходе.

Функциональные возможности

• прогрессивное и электронно‑модулируемое регулирование мощности для оптимизации расхода топлива;
• рекуперация тепла от дымовых газов — увеличение КПД до 9% при интеграции теплообменника;
• автоматизация и защита: блокировка при неисправностях, управляемый перезапуск для самопроверки;
• поддержание температуры мазута форсуночным подогревом перед распылением;
• низкая эмиссия CO при корректной наладке и сниженные вибрации за счёт нового узла смешивания.

Обслуживание и эксплуатация

• Доступ: фронтальный доступ к форсунке, электродам зажигания и узлам регулирования для быстрой диагностики и замены.
• Профилактика: ежемесячная проверка форсунки и системы подачи, контроль состояния подогревателя и фильтров топлива.
• Ресурсные узлы: форсунки, уплотнения, насосы и электроды — рекомендуется иметь комплект запасных частей для сокращения простоев.
• Частота ТО: базовое техническое обслуживание — 1 раз в 6 месяцев; полная ревизия — ежегодно (зависит от режима работы и качества топлива).
• Рекомендации по топливу: применение мазута заявленной вязкости и предварительная термостабилизация топлива для обеспечения стабильного распыла.

Примеры реального использования

• Теплогенераторы и паровые котлы в пищевой, химической и бумажной промышленности: стабильная подача тепла при сменных нагрузках.
• Отопительные и водогрейные котлы в ЖКХ и промышленных комплексах: модульное регулирование обеспечивает экономичный режим работы в условиях сезонного спроса.
• Производственные печи и камерное отопление: использование рекуперации дымовых газов снижает потребление топлива и повышает общую энергоэффективность.
• Резервные и пиковые установки: быстрый перезапуск и автоматическая диагностика минимизируют время простоя.

Преимущества

• широкий диапазон мощности (1012–4000 кВт) — гибкость под разные тепловые схемы;
• модульность — отдельное размещение вентилятора, шкафа управления, насосной станции и подогрева;
• повышенная безопасность: предохранительный электромагнитный затвор в форсунке и цифровой менеджер горения;
• уменьшение операционных расходов за счёт модуляции мощности и рекуперации тепла;
• удобство обслуживания: легкий доступ к эксплуатируемым узлам;
• немецкое качество сборки и комплектующих (Weishaupt).

Для каких котлов подходит

Горелка Weishaupt WKMS 50/1‑B применяется в составе:

• паровых котлов промышленного уровня;
• водогрейных и отопительных котлов средней и большой мощности;
• теплогенераторов и агрегатов подогрева воздуха;
• установок, где допустимы выбросы по NOx согласно 1‑му классу EN 267 (не применяется в котлах с повышенными требованиями по низким выбросам NOx без дополнительной очистки).

FAQ — часто задаваемые вопросы

• Какой тип мазута допустим? — Мазут вязкостью до 50 мм²/с при 100 °C. Для более вязкого топлива требуется модификация системы подогрева и фильтрации.
• Нужно ли дополнительное оборудование для рекуперации? — Да, рекуперация осуществляется через теплообменник в дымоходе, который поставляется как опция или устанавливается внешне.
• Поддерживает ли горелка модуляцию мощности? — Исполнение ZMH допускает прогрессивную и электронно‑модулируемую работу (при дооснащении соответствующими блоками управления).
• Какие требования к электропитанию? — Стандартное питание 220–230 В, 50 Гц. Рекомендуется защитное и аварийное электроснабжение для критичных объектов.
• Какие регулярные работы по обслуживанию обязательны? — Очистка форсунки, проверка насосной станции, тестирование датчиков пламени и состояния подогревателя — базовые операции при каждом ТО.

Заключение и покупка

Weishaupt WKMS 50/1‑B, исп. ZMH — решение для промышленных и коммунально‑бытовых объектов, где требуется надёжная мазутная горелка с широким диапазоном мощности, высокой степенью автоматизации и возможностью энергосбережения за счёт рекуперации. Для подбора конфигурации, опций и оперативной поставки оборудования обращайтесь к поставщику: компания Промэлектроника (sales@prom-elec.com). Наши специалисты помогут выбрать комплектацию, согласовать опции по рекуперации и подготовить документацию для монтажа и пуска‑наладки.
