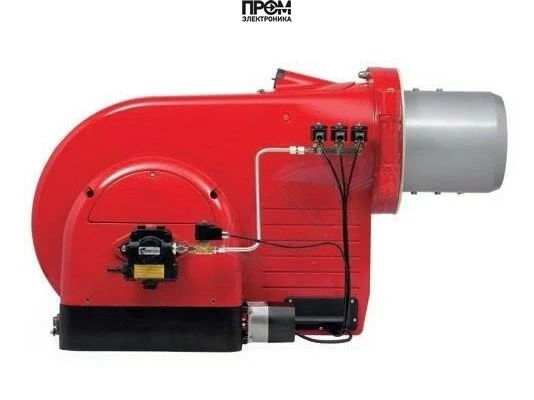

Мазутная горелка Weishaupt M5Z исп. D, EV2B (арт. 61256410) — техническое описание

Мазутная горелка Weishaupt M5Z исп. D, EV2B — промышленное решение для надежного сжигания тяжёлых жидких топлив (мазут М, вязкость до 75 мм²/с при +50°C). Горелка выполнена в моноблочном исполнении, поставляется в комплекте с головой сгорания и предназначена для интеграции в котельные и технологические теплоагрегаты. Соответствует требованиям EN 267 и российскому ГОСТ, класс выбросов NOx — 2.

Краткие технические характеристики

• Вид топлива: мазутная (М)
• Мощность: 225–810 кВт
• Исполнение: двухступенчатая (EV2B)
• Тип пламенной трубы: стандартная, длина 130 мм
• Электропитание: 380 В, 50 Гц
• Расход топлива: 19–70 кг/ч
• Противодавление: от -1 до 7 мбар
• Габариты (Ш×В×Г): 81.6 × 64.4 × 49.4 см
• Степень защиты: IP40
• Контроль пламени: ультрафиолетовый датчик
• Безопасность топлива: электромагнитный затвор в форсуночном блоке
• Комплектация: с головой сгорания, моноблок с облегчённым доступом для ТО
• Бренд/страна: Weishaupt, Германия

Конструкция и состав горелки

• Моноблочный корпус — оптимизированная эргономика для быстрого доступа к узлам обслуживания.
• Электродвигатель — приводит в действие вентилятор и топливный насос; ось двигателя расположена под углом к потоку воздуха.
• Вентилятор (система наддува) — обеспечивает принудительный поддув, стабилизирует топливо-воздушную смесь при любых аэродинамических сопротивлениях камеры сгорания.
• Форсуночный блок с электромагнитным клапаном — предотвращает утечки топлива в нерабочем состоянии.
• Головка сгорания и пламенная труба (стандартная, L=130 мм).
• Менеджер горения (электронный блок управления) — автоматическое управление двумя ступенями мощности, мониторинг давления топлива и воздуха, контроль пламени и аварийных состояний.
• Система предварительного подогрева топлива — для работы с мазутом средней и повышенной вязкости.
• Воздушная заслонка с сервоприводом — автоматическое регулирование и закрытие при остановке.

Преимущества

• Широкий диапазон мощности (225–810 кВт) — гибкость для промышленных и коммунальных котельных.
• Двухступенчатое регулирование — экономичная работа при частичных нагрузках.
• Надежная безопасность: электромагнитный затвор, UV-контроль пламени, соответствие EN 267 и ГОСТ.
• Удобство обслуживания — откидывающийся корпус, доступ к основным узлам без разборки.
• Работа при противодавлении до 7 мбар — пригодна для камер с повышенным сопротивлением.

Примеры реального использования

• Промышленные котлы парогенераторного типа мощностью 300–800 кВт — стабильная подача тепла для технологических процессов.
• Котлы отопления крупных производственных цехов — использование в режиме двухступенчатого регулирования для сезонной экономии топлива.
• Участки подготовки горячей воды в коммунальных и муниципальных котельных — подключение к существующему теплообменному оборудованию с контролем выбросов.
• Технологические установки, требующие поддержания постоянной температуры в камере — благодаря принудительному наддуву и управлению горением.

Совместимость: для каких котлов подходит

• Котлы, соответствующие стандартам EN 303 и EN 267.
• Паровые и водогрейные котлы промышленных и коммунальных установок диапазона мощности 225–810 кВт.
• Котлы с камерами сгорания различной геометрии и аэродинамики при соблюдении требований по противодавлению (-1…+7 мбар).

Обслуживание и эксплуатация

• Рекомендуемая среда: закрытые проветриваемые помещения, температура от -10 до +40 °C, влажность < 80%.
• Регулярные операции ТО: проверка и чистка форсунки и головы сгорания, контроль и замена UV-датчика при необходимости, проверка электромагнитного клапана и уплотнений, проверка состояния насоса и привода.
• Калибровка менеджера горения и настройка двухступенчатых параметров — по регламенту производителя.
• При работе с вязкими мазутами — контроль и обслуживание системы подогрева топлива, проверка термостатов и трубопроводов.

FAQ

Можно ли использовать другие виды топлива?

По умолчанию — мазут М (вязкость до 75 мм²/с). Применение иных топлив возможно только после согласования с производителем.

Требуется ли дополнительная вентиляция помещения?

Да — в большинстве случаев рекомендуется организовать подачу чистого воздуха извне, если в помещении присутствуют пыль или агрессивные пары.

Как часто менять форсунку?

Интервал зависит от качества топлива и режимов работы; типично — ежегодная проверка и при необходимости замена каждые 1–2 года при интенсивной эксплуатации.

Подходит ли горелка для котлов с высоким противодавлением?

Да — допускается противодавление до +7 мбар при соблюдении проектных условий монтажа.
