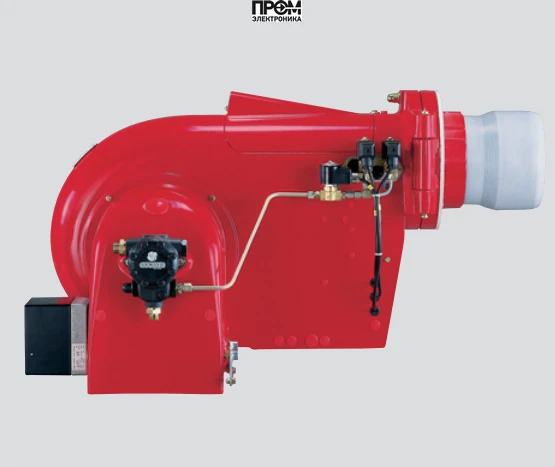

Мазутная горелка Weishaupt L 5Z, исп. D — техническое описание

Мазутная горелка Weishaupt L 5Z, исполнение D (арт. 61156410) — промышленный двухступенчатый агрегат для надежной подачи тепла в водогрейные и паровые котлы, печи и технологические теплогенераторы. Конструкция разработана с учетом требований EN 267 и EN 303, а также российских стандартов. Горелка поставляется в моноблочном корпусе и управляется цифровым менеджером горения, что обеспечивает точный контроль параметров и автоматизацию работы.

Краткие технические характеристики

• Вид топлива: мазутная
• Мощность: от 180 до 810 кВт (в реальных вариантах регулировки 250–480 кВт по паспорту)
• Исполнение: двухступенчатая
• Длина пламенной трубы: 130 мм, тип — стандартная
• Расход топлива: 15–68 кг/ч
• Электропитание: 220–230 В, 50 Гц
• Электродвигатель: 1400 Вт, потребляемая электрическая мощность: 3500 Вт
• Противодавление: от −1 до 7 мбар
• Класс пылевлагозащиты: IP40
• Вес: 53 кг; габариты: 81.6 × 64.4 × 49.4 см
• Комплектация: с головой сгорания
• Бренд: Weishaupt (Германия)

Конструкция и состав горелки

Моноблочная конструкция обеспечивает компактность и удобство обслуживания. Основные узлы и компоненты, включенные в состав горелки:

1. Цифровой менеджер горения — микропроцессорное управление всеми режимами;
2. Голова сгорания и форсунка с предохранительным затвором — предотвращение утечки топлива;
3. Вентилятор принудительного наддува с шумоизоляцией всасывающей линии;
4. УФ-датчик пламени для измерения интенсивности сигнала пламени;
5. Электродвигатель и исполнительные механизмы регулирования топлива и воздуха;
6. Поворотный фланец с концевым выключателем — блокировка запуска при открытом корпусе;
7. Воздушная заслонка с автоматическим закрытием при бездействии.

Функции автоматики и безопасность

• Цифровой менеджер контролирует давление топлива и воздуха, синхронизирует подачу и воспламенение, реализует блокировки при неисправностях.
• Предохранительные устройства: УФ-контроль пламени, предохранительный затвор на форсунке, концевой выключатель на корпусе.
• Автоматическое закрытие воздушной заслонки и перекрытие подачи топлива при аварийных режимах.

Области применения — примеры реального использования

Горелка Weishaupt L 5Z показала высокую эффективность в следующих сценариях:

• Паровые котлы средней и большой мощности на промышленных производствах (пищепром, химия) — стабильная подача пара при колебаниях нагрузки.
• Водогрейные котлы зданий административного и коммунально-бытового назначения — равномерное поддержание температуры теплоносителя.
• Тепловые печи и сушильные установки на деревообрабатывающих предприятиях — экономичная работа при длительных циклах.
• Резервные и аварийные источники тепла на котельных с повышенным противодавлением — за счет адаптированной системы подачи воздуха и топлива.

Преимущества

• Высокая надежность и устойчивость к изменению давления в топке (противодавление −1…7 мбар).
• Экономичное сжигание мазута при точном управлении подачей топлива и воздуха.
• Простота обслуживания: откидывающийся корпус, свободный доступ к узлам.
• Соответствие европейским нормативам и российским ГОСТам.
• Низкий уровень шума благодаря звукоизоляции всасывающей линии и оптимизированному вентилятору.

Обслуживание и эксплуатация

Рекомендации по обслуживанию для обеспечения длительного ресурса и безопасности:

• Регулярная проверка состояния форсунки и предохранительного затвора — не реже одного раза в сезон.
• Проверка и очистка УФ-датчика и оптических элементов — минимум раз в 3 месяца в условиях интенсивной эксплуатации.
• Контроль состояния вентилятора и шумоизоляции, балансировка при обнаружении вибраций.
• Осмотр и тестирование системы управления (цифровой менеджер) с обновлением прошивки и проверкой логов ошибок.
• Проверка электрических соединений, заземления и состояния кабелей в соответствии с классом IP40.

Сопутствующие операции при вводе в эксплуатацию

1. Подбор форсунки и регулировка подачи топлива под требуемую мощность (учитывать расход 15–68 кг/ч).
2. Пусконаладочные работы по настройке цифрового менеджера и датчиков пламени.
3. Проверка герметичности топливных магистралей и функционирования предохранительных клапанов.

Для каких котлов подходит

• Паровые и водогрейные котлы промышленных и коммунальных котельных с номинальной теплопроизводительностью в диапазоне 180–810 кВт.
• Котлы с повышенным противодавлением и топками нестандартной геометрии — благодаря совместимости и настройкам менеджера горения.
• Установки, требующие двухступенчатого регулирования мощности для экономии топлива и плавного перехода режимов.

FAQ — часто задаваемые вопросы

Какие требования к помещению для установки?

Установка — внутри закрытых помещений при температуре от −15 до +40 °C и относительной влажности < 80% (без конденсата).

Можно ли использовать горелку на мазуте с повышенной вязкостью?

Да, но требуется подбор форсунки и настройка подач с учетом расхода и температуры мазута; рекомендуем консультацию специалиста при поставке.

Какой периодичности требует техническое обслуживание?

Базовая проверка — перед началом отопительного сезона, при интенсивной эксплуатации — каждые 3 месяца для контроля оптических и топливных узлов.

Как сочетается с автоматикой котла?

Цифровой менеджер обеспечивает интеграцию с внешними системами управления котлом и может работать в связке с топочным автоматом верхнего уровня.

При выборе и поставке оборудования рекомендуем обращаться в компанию Промэлектроника — опытного поставщика промышленных горелок и комплектующих (sales@prom-elec.com). Наши специалисты помогут подобрать оптимальную комплектацию и организовать пусконаладочные работы в соответствии с требованиями объекта.

Техническое решение Weishaupt L 5Z, исп. D — баланс надежности, автоматизации и удобства обслуживания, подходящий для широкого круга котельных задач и промышленных применений.
