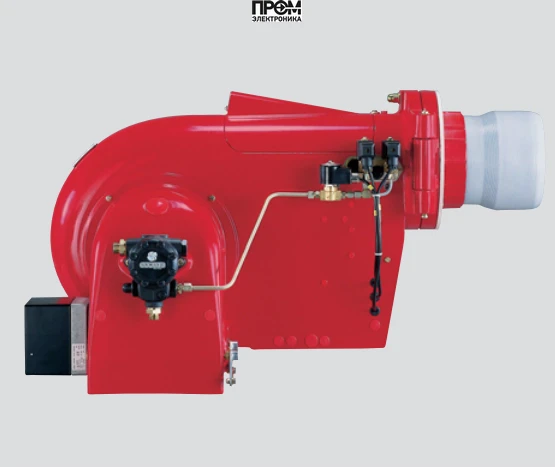

Мазутная горелка Weishaupt L 5T, исп. D

Мазутная горелка Weishaupt L 5T, исп. D — техническое описание

Горелка Weishaupt L 5T, исполнение D (арт. 61159410) — промышленное решение для сжигания жидких топлив в промышленных и коммунально‑бытовых тепловых установках. Разработана и произведена согласно европейскому стандарту EN267, адаптирована для эксплуатации в составе котельных установок с длительным рабочим циклом. Бренд: Weishaupt (Германия).

Краткие технические характеристики

• Вид топлива: мазутная (жидкое топливо, вязкость до 50 мм2/с при t=100°С; допускается дизельное топливо, мазут)
• Номинальная мощность: от 180 до 810 кВт (в данных характеристиках приведён диапазон рабочего размещения)
• Расход топлива: 15–68 кг/ч
• Электропитание: 220 В
• Электродвигатель: 1400 Вт; потребляемая электрическая мощность: 3500 Вт
• Класс пылевлагозащиты: IP40
• Противодавление: от −1 до 7 мбар; максимально допустимое давление за насосом — 15 бар (встроенный насос E6)
• Длина пламенной трубы: 130 мм; тип пламенной трубы — стандартная
• Вес: 53 кг; габариты: 81.6 × 64.4 × 49.4 см
• Исполнение горелки: прогрессивная, три ступени мощности с прогрессивным регулированием

Конструкция и состав горелки

Конструкция рассчитана на надёжную работу и простое обслуживание. Основные узлы и компоненты:

• Менеджер горения — микропроцессорный контроллер, реализующий алгоритмы управления подачей топлива и воздуха, мониторинга пламени и защитных функций;
• Моноблочный корпус с откидным фланцем для быстрого доступа к рабочим узлам;
• Вентилятор принудительной подачи воздуха (наддув) и воздушная заслонка с сервоприводом;
• Насос E6 для подачи мазута; предохранительно‑запорное устройство и электромагнитный клапан на форсуночном блоке;
• Форсуночный блок с головкой сгорания (в комплектации) и стандартной пламенной трубой 130 мм;
• Ультрафиолетовый датчик контроля пламени (QRI совместимость для длительного цикла);
• Звукоизолирующие материалы, опционально — шумоглушитель.

Преимущества

• Высокая стабильность горения за счёт принудительной вентиляции и точного микропроцессорного управления;
• Универсальность: подходит для различных типов топок и котлов, выдерживает рабочие циклы по EN 303 и EN 267;
• Компактность и моноблочная конструкция — упрощённый монтаж и обслуживание;
• Защита от теплопотерь при простое благодаря автоматической закрывающейся заслонке;
• Безопасность: предохранительно‑запорные устройства и контроль пламени ультрафиолетовым датчиком;
• Экономичность при правильной наладке — равномерное сгорание и минимизация остаточных выбросов.

Области применения и реальные примеры использования

Горелка предназначена для малых и средних котельных в промышленности, теплогенерирующих пунктах предприятий, объектах ЖКХ и на промышленных площадках, где требуется надёжность и стабильность при сжигании мазута.

1. Котельная на производственном предприятии: замена старых горелок для повышения КПД и снижения расхода топлива; пример — блочно‑модульная котельная мощностью 500 кВт, рабочий цикл 24/7.
2. Резервная установка в муниципальной котельной: резервная горелка для пиковых нагрузок и аварийных ситуаций.
3. Тепловая установка на строительной площадке или временном объекте: компактное размещение и быстрая пусконаладка.

Обслуживание и эксплуатация

• Условия размещения: закрытые помещения с температурой воздуха от −10 до +40 °C и относительной влажностью < 80% (без конденсации); при наличии агрессивных паров — организовать забор чистого воздуха извне;
• Плановое обслуживание: проверка форсунок и насоса, очистка воздушного тракта, контроль электропитания и заземления, проверка состояния уплотнений и электрических соединений;
• Рекомендации по эксплуатации: использовать топливо в пределах допустимой вязкости, контролировать давление на насосе (не превышать 15 бар), доверять наладку и регулировку квалифицированным сервисным инженерам;
• Диагностика: встроенный менеджер горения предоставляет коды ошибок и режимы самотестирования для быстрого поиска неисправностей.

Совместимость с котлами

• Подходит для жидкотопливных котлов малой и средней мощности, соответствующих нормам EN 303 и EN 267;
• Рекомендуется для котлов с возможностью подключения датчика пламени QRI при длительных циклах эксплуатации;
• Не рекомендуется использовать в условиях загрязнённого воздухозабора без предварительной фильтрации/организации подачи воздуха извне.

FAQ — частые вопросы

Какая минимальная и максимальная мощность у модели?

В рабочем диапазоне использования у этой комплектации — от 180 до 810 кВт согласно паспортным данным; в отдельных конфигурациях производитель указывает диапазон 125–1000 кВт, уточняйте при заказе.

Какие требования к топливу?

Жидкое топливо вязкостью до 50 мм2/с при 100°С (мазут, дизельное топливо). При необходимости применения других сортов — согласовать с поставщиком.

Можно ли устанавливить горелку на открытые площадки?

Нет — устройство рассчитано на размещение в закрытых отапливаемых помещениях. Для уличной установки требуется специальный кожух и дополнительные меры защиты.

Как часто требуется сервисное обслуживание?

Рекомендуется ежесезонная плановая проверка и раз в 6–12 месяцев детальная диагностика в зависимости от интенсивности использования и качества топлива.
