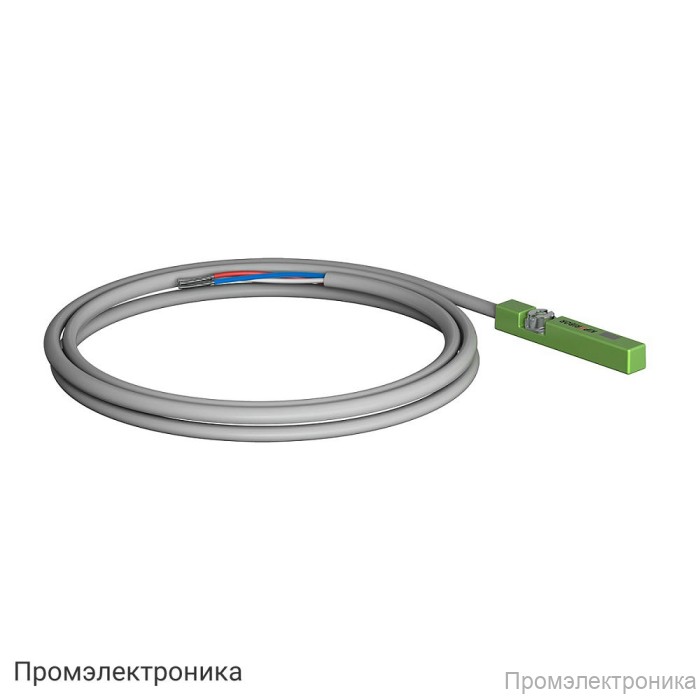

LM50-34.I1.U1.K08 - магнитные датчики KIPPRIBOR серии LM50

Техническое описание магнитного датчика KIPPRIBOR LM50-34.I1.U1.K08

Магнитный датчик LM50-34.I1.U1.K08 от KIPPRIBOR — это современное устройство, предназначенное для точного и надежного контроля положения в автоматизированных системах. Датчик выполнен на основе магниторезистивного элемента (датчик Холла), что обеспечивает высокую чувствительность и стабильную работу даже в условиях интенсивных вибраций и ударных нагрузок. Благодаря компактным размерам и удобному разъему К08 на кабельном выводе длиной 0,15 метра, устройство легко интегрируется в различные промышленные решения.

Датчик предназначен для работы в цепях постоянного тока с напряжением питания 10…30 V DC. Коммутационный элемент поддерживает автоопределение типа подключения (PNP/NPN), что делает его универсальным для большинства промышленных контроллеров и систем автоматизации. Коммутационная функция — нормально открытая (NO), трехпроводное подключение.

Основные технические характеристики:

• Тип датчика: магниторезистивный (датчик Холла)
• Коммутационный элемент: транзистор с автоопределением PNP/NPN
• Напряжение питания: 10…30 V DC
• Максимальный коммутируемый ток: 100 мА
• Максимальная отключаемая нагрузка: 3 Вт
• Потребляемый ток: 7,5 мА при 24 В
• Падение напряжения на датчике: 1 В при 100 мА DC
• Ток утечки: не более 0,01 мА
• Частота срабатывания: до 5000 Гц
• Чувствительность: 40…800 Гс
• Индикация состояния: красный светодиод
• Кабель: диаметр 2,9 мм, 3 жилы, маслостойкая изоляция
• Длина кабеля: 0,15 м с разъемом К08
• Температурный диапазон эксплуатации: –10…70 °C
• Стойкость к ударной нагрузке: до 50 g
• Стойкость к вибрационной нагрузке: до 9 g
• Класс защиты: IP67
• Встроенная электрическая защита: от тока обратной полярности и перенапряжения

Датчик LM50-34.I1.U1.K08 отличается высокой надежностью и долговечностью, что подтверждается его устойчивостью к воздействию агрессивных сред, вибраций и ударов. Маслостойкая изоляция кабеля обеспечивает дополнительную защиту при эксплуатации в сложных промышленных условиях. Устройство оснащено ярким красным светодиодом для визуального контроля состояния, что облегчает диагностику и обслуживание.

В комплект поставки входит магнитный датчик в индивидуальной упаковке (гриппер), что гарантирует сохранность устройства при транспортировке и хранении.
