LM50-34.I1.U1.K - магнитные датчики KIPPRIBOR серии LM50

Техническое описание магнитного датчика KIPPRIBOR LM50-34.I1.U1.K

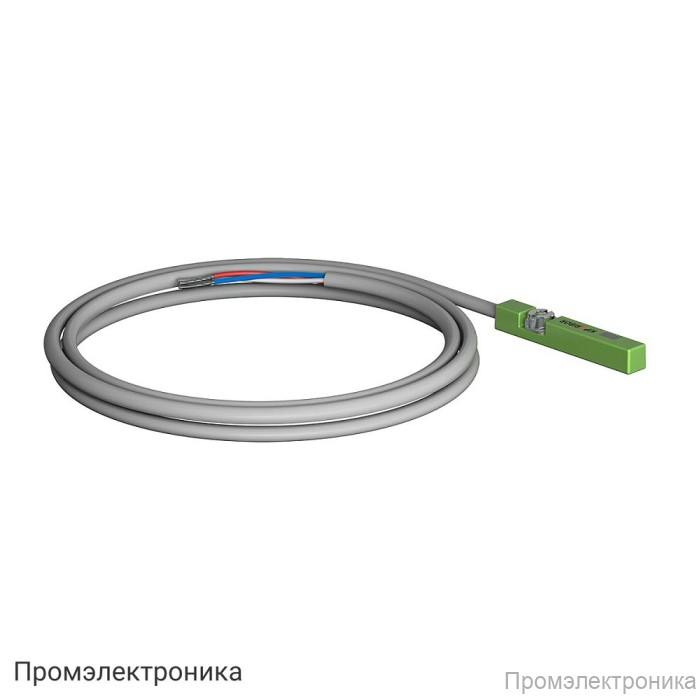

Магнитный датчик LM50-34.I1.U1.K от компании KIPPRIBOR — это современное устройство, предназначенное для точного и надежного контроля положения в автоматизированных системах. Датчик выполнен на основе магниторезистивного элемента (датчик Холла), что обеспечивает высокую чувствительность и стабильную работу в различных условиях эксплуатации. Благодаря компактным размерам и прочной конструкции, устройство легко интегрируется в широкий спектр промышленного оборудования, включая пневматические и гидравлические цилиндры, а также автоматизированные линии.

Датчик отличается высокой частотой срабатывания до 5000 Гц, что позволяет использовать его в динамичных процессах, где требуется мгновенная реакция на изменение положения. Устройство поддерживает 3-проводное подключение с коммутационной функцией NO (нормально открытый контакт), а также оснащено транзисторным выходом с автоопределением типа PNP/NPN, что делает его универсальным для различных схем управления.

Для удобства монтажа и эксплуатации датчик снабжен кабельным выводом длиной 2,5 метра с маслостойкой изоляцией, что обеспечивает надежную защиту от внешних воздействий и долговечность работы. Дополнительно возможны варианты подключения через разъемы М8 или EZ3.

Основные характеристики LM50-34.I1.U1.K:

• Тип датчика: магниторезистивный (датчик Холла)
• Коммутационный элемент: транзистор (PNP/NPN автоопределение)
• Коммутационная функция: NO (нормально открытый контакт), 3-проводное подключение
• Напряжение питания: 10...30 V DC
• Максимальный коммутируемый ток: 100 мА
• Максимальная отключаемая нагрузка: 3 Вт
• Потребляемый ток: 7,5 мА при 24 В
• Падение напряжения на датчике: 1 В при 100 мА DC
• Ток утечки: не более 0,01 мА
• Чувствительность: 40...800 Гс
• Частота срабатывания: до 5000 Гц
• Индикация состояния: красный светодиод
• Класс защиты: IP67 (полная пыле- и влагозащита)
• Температурный диапазон эксплуатации: –10...+70 °C
• Стойкость к ударной нагрузке: до 50 g
• Стойкость к вибрационной нагрузке: до 9 g
• Встроенная электрическая защита: от тока обратной полярности и перенапряжения
• Тип подключения: кабельный вывод 2,5 м, разъем М8 или EZ3

В комплект поставки входит магнитный датчик LM50-34.I1.U1.K в индивидуальной упаковке (гриппер). Надежность, универсальность и простота монтажа делают этот датчик оптимальным выбором для автоматизации промышленных процессов.
