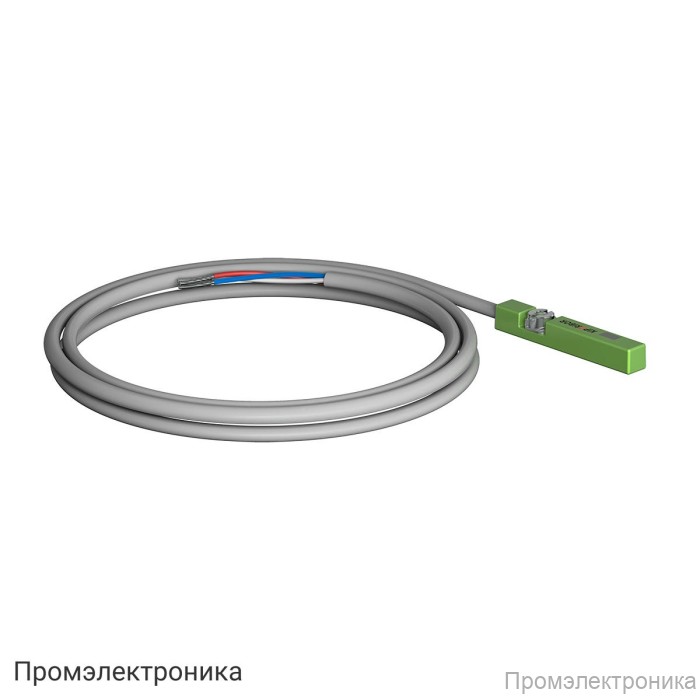

LM50-34 - магнитные датчики KIPPRIBOR серии LM50

Техническое описание магнитных датчиков KIPPRIBOR серии LM50-34

Магнитные датчики KIPPRIBOR серии LM50-34 предназначены для точного и надежного контроля положения в автоматизированных системах, где требуется высокая чувствительность и устойчивость к внешним воздействиям. Датчики этой серии широко применяются в промышленной автоматике, робототехнике, системах безопасности и других сферах, где необходима быстрая и стабильная коммутация при воздействии магнитного поля.

Основные модификации: LM50-34.R1.U6.K, LM50-34.R1.U1.K, LM50-34.I1.U1.K, LM50-34.I1.U1.K08, LM50-34.I1.U1.KZ3. Каждая модификация отличается типом чувствительного элемента и особенностями подключения, что позволяет подобрать оптимальное решение под конкретные задачи.

Тип датчика: герконовый или магниторезистивный (датчик Холла)
Коммутационная функция: NO (нормально открытый контакт), 2- или 3-проводное подключение
Коммутационный элемент: геркон или транзистор (PNP/NPN автоопределение)
Номинальное напряжение: от 10 до 240 В (в зависимости от модификации)
Максимальный коммутируемый ток: до 500 мА
Максимальная отключаемая нагрузка: до 10 Вт
Потребляемый ток: от 7,5 до 10 мА (для магниторезистивных моделей)
Падение напряжения на датчике: от 0,1 до 2,5 В
Ток утечки: минимальный, до 0,01 мА
Индикация состояния: светодиод (красный или желтый, в зависимости от модели)
Кабель: маслостойкая изоляция, диаметр 2,9 мм, длина вывода 2,5 м, 2 или 3 жилы
Чувствительность: от 35 до 800 Гс
Частота срабатывания: до 5000 Гц (для датчиков Холла)
Температурный диапазон эксплуатации: от –10 до +70 °C
Стойкость к ударным нагрузкам: до 50 g
Стойкость к вибрационным нагрузкам: до 9 g
Класс защиты: IP67
Встроенная электрическая защита: защита от обратной полярности и перенапряжения (для магниторезистивных моделей)
Варианты подключения: кабельный вывод, разъем М8, разъем EZ3

Датчики LM50-34 обладают высокой надежностью и долговечностью, устойчивы к воздействию масел и влаги, что подтверждается классом защиты IP67. Благодаря компактным размерам и универсальным вариантам подключения, они легко интегрируются в различные системы автоматизации. Встроенная светодиодная индикация облегчает диагностику и настройку оборудования на объекте.

Комплектация:

Магнитный датчик в индивидуальной упаковке (гриппер)

Магнитные датчики KIPPRIBOR серии LM50-34 — это оптимальное решение для задач, требующих высокой точности, надежности и простоты монтажа в промышленных условиях.
