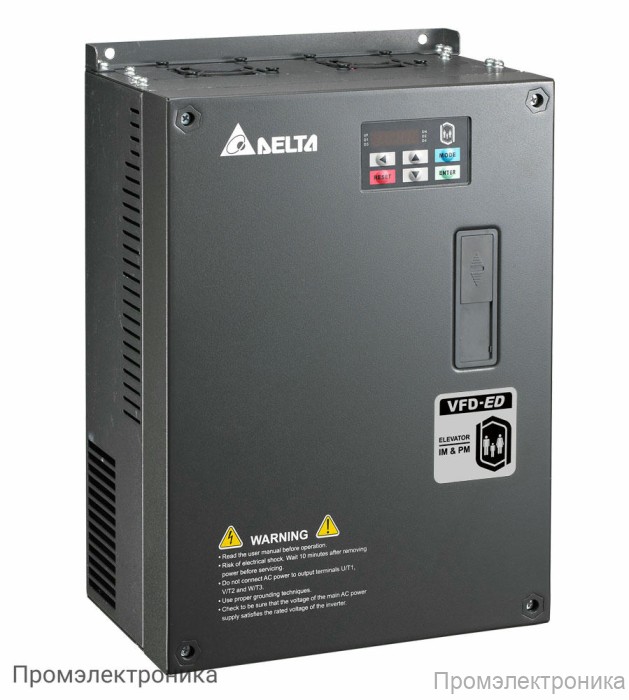

Лифтовые преобразователи частоты Delta Electronics VFD150ED43S (15кВт 3ф 400В) серии VFD-ED

В современной индустрии лифтового оборудования требования к надежности, безопасности и энергоэффективности непрерывно растут. Одним из ключевых компонентов, отвечающих за эти параметры, является преобразователь частоты (ПЧ). Сегодня мы подробно рассмотрим модель Delta Electronics VFD150ED43S из специализированной лифтовой серии VFD-ED – устройство, задающее новые стандарты в управлении лифтовыми механизмами.

Модель VFD150ED43S представляет собой высокоинтеллектуальный привод, разработанный специально для управления лифтовыми лебедками с двигателями мощностью 15 кВт при напряжении сети 3 фазы 400В. Это устройство является флагманским решением для объектов, где требуется максимальная производительность и безотказность.

Ключевые аспекты и технологические преимущества:

Сердцем VFD150ED43S являются продвинутые алгоритмы управления, адаптированные для работы как с традиционными асинхронными двигателями, так и с современными высокоэффективными синхронными двигателями на постоянных магнитах (PM-двигатели). Эта универсальность позволяет применять преобразователь в широком спектре лифтовых систем – от модернизации существующих до инсталляции в новостройках.

Особое внимание инженеры Delta Electronics уделили работе в тяжелом режиме нагрузки (Heavy Duty). Номинальный ток для данного режима составляет 30А, что гарантирует стабильную работу даже при пиковых нагрузках. Преобразователь способен выдерживать перегрузку в 150% в течение 60 секунд и 180% в течение 3 секунд. Такие показатели обеспечивают необходимый запас прочности и надежности, критически важные для вертикального транспорта.

Одним из важнейших элементов безопасности лифтовой системы является тормозная система. В VFD150ED43S встроен тормозной модуль, что не только упрощает монтаж и экономит пространство в шкафу управления, но и обеспечивает эффективное и безопасное замедление и остановку кабины лифта.

Точность и комфорт движения:

Для обеспечения максимального комфорта пассажиров и точного позиционирования кабины лифта, VFD150ED43S поддерживает работу с энкодерами. Использование опциональных плат расширения позволяет подключать различные типы энкодеров (например, Line Drive, Open Collector), наиболее часто применяемые в лифтовой отрасли. Это обеспечивает плавный старт, равномерное движение и точную остановку на этажах, минимизируя рывки и вибрации.

Интеграция и управление:

Преобразователь оснащен 10 дискретными входами, 2 аналоговыми входами, 2 аналоговыми выходами, 2 транзисторными выходами и 4 релейными выходами. Такой набор интерфейсов позволяет гибко интегрировать ПЧ в любую систему управления лифтом, подключать датчики безопасности, кнопки вызова и другие периферийные устройства. Встроенный интерфейс Modbus RS485 обеспечивает простую интеграцию в системы диспетчеризации и удаленного мониторинга.

Хотя VFD150ED43S не имеет встроенного программируемого контроллера (ПЛК) и не предназначен для прямого управления насосной станцией, его функционал полностью сфокусирован на задачах лифтового применения. Штатный пульт управления позволяет осуществлять мониторинг параметров и базовую настройку. Для расширенных возможностей, включая копирование параметров и диагностику ошибок, предусмотрен опциональный выносной пульт управления.

Надежность и условия эксплуатации:

Надежность преобразователей серии VFD-ED подтверждается использованием высококачественных комплектующих от ведущих мировых производителей и строгим контролем качества на всех этапах производства. Комплекс программных и аппаратных защит предохраняет как сам преобразователь, так и электродвигатель от перегрузок, коротких замыканий, перегрева и других нештатных ситуаций. Устройство рассчитано на эксплуатацию при максимальной рабочей температуре до +50°C, что позволяет его использовать в различных климатических условиях внутри технических помещений. Исполнение корпуса IP00/IP20 предполагает установку в защитный шкаф.

Применение оборудования:

Лифтовые преобразователи частоты Delta Electronics VFD150ED43S находят свое применение в:

• Жилых многоквартирных домах: обеспечивая плавное и тихое движение лифтов.
• Офисных и административных зданиях: где важна высокая пропускная способность и надежность.
• Торговых и бизнес-центрах: гарантируя комфортную транспортировку посетителей.
• Больницах и медицинских учреждениях: где критичны плавность хода и точность остановки для перевозки пациентов и оборудования.
• Промышленных объектах: для грузовых и служебных лифтов.
• Программах модернизации устаревшего лифтового парка: позволяя повысить энергоэффективность и комфорт существующих лифтов.

«Промэлектроника» – ваш официальный партнер Delta Electronics:

Компания «Промэлектроника» является официальным дилером Delta Electronics на территории России. Мы предлагаем полный спектр продукции, включая лифтовые преобразователи частоты серии VFD-ED. Наличие собственных складов в Москве, Санкт-Петербурге, Казани и других крупных городах России позволяет нам обеспечивать оперативную поставку оборудования в любую точку страны. Наши специалисты готовы предоставить квалифицированную техническую поддержку и помочь с выбором оптимального решения для ваших задач.

Технические характеристики Delta Electronics VFD150ED43S:

• Модель: VFD150ED43S – Уникальный идентификатор для точного выбора и заказа.
• Подключаемые двигатели: Асинхронные, С постоянными магнитами – Гибкость применения с различными типами лифтовых лебедок.
• Напряжение сети: 3ф 400В (диапазон 380-480В) – Стандарт для промышленных и коммерческих объектов в РФ и СНГ.
• Мощность: 15кВт – Оптимально для лифтов средней грузоподъемности.
• Нагрузка: Тяжелая (Heavy Duty) – Гарантирует стабильную работу в интенсивных условиях эксплуатации лифта.
• Номинальный ток для тяжелой нагрузки: 30А – Соответствует заявленной мощности и обеспечивает запас.
• Перегрузка 60 с для тяжелой нагрузки: 150% – Запас прочности для длительных пиковых нагрузок (например, при полном заполнении кабины).
• Перегрузка 3 с для тяжелой нагрузки: 180% – Кратковременная устойчивость к экстремальным пусковым токам или резким изменениям нагрузки.
• Тормозной модуль: Встроенный – Экономия места, упрощение монтажа и обеспечение безопасной остановки.
• Режимы работы: Управление скоростью (векторное управление, V/f) – Основной режим для плавного и точного движения кабины.
• Исполнение: IP00/IP20 – Требует установки в защитный шкаф для защиты от пыли и прикосновения.
• Работа с энкодером: Да (через опциональные платы) – Для высокоточного позиционирования и контроля скорости, что критично для комфорта и безопасности.
• Управление насосной станцией: Нет – Специализирован для лифтов.
• Выносной пульт управления: Опциональный (KPC-CE01, VFD-PU06) – Для удобной настройки, диагностики и копирования параметров.
• Встроенный программируемый контроллер: Нет – Функции логики реализуются внешней системой управления лифтом.
• Дискретные входы: 10 (многофункциональные) – Для подключения сигналов управления (старт/стоп, выбор скорости), датчиков безопасности (концевые выключатели, датчики дверей).
• Аналоговые входы: 2 (0-10В, 4-20мА) – Для датчиков обратной связи (например, весоизмерительных устройств для контроля загрузки).
• Аналоговые выходы: 2 (0-10В) – Для вывода информации о состоянии привода (например, текущая скорость, ток) на внешние устройства.
• Транзисторные выходы: 2 (открытый коллектор) – Для управления маломощными внешними устройствами или сигнализации.
• Релейные выходы: 4 (переключающие контакты) – Для сигнализации о состоянии (готовность, ошибка) и управления контакторами (например, контактором главного тормоза).
• Импульсный вход: Нет.
• Импульсный выход: Нет.
• Modbus RS485: Есть (встроенный) – Для интеграции в системы диспетчеризации (SCADA, BMS) и удаленного мониторинга.
• Опциональные протоколы связи: CANopen, PROFIBUS DP (через карты расширения).
• Максимальная рабочая температура: от -10°C до +50°C (без снижения характеристик).
• Монтаж на DIN-рейку: Нет (предназначен для панельного монтажа).
• Встроенный фильтр ЭМС: Нет (опционально устанавливается внешний фильтр класса A или B в зависимости от требований по электромагнитной совместимости).
• Ширина, мм: 235
• Высота, мм: 350
• Глубина, мм: 146

Выбирая лифтовой преобразователь частоты Delta Electronics VFD150ED43S, вы инвестируете в безопасность, надежность и эффективность вашего лифтового хозяйства. Для получения консультации, уточнения цен и оформления заказа обращайтесь в компанию «Промэлектроника» по электронной почте: sales@prom-elec.com.
