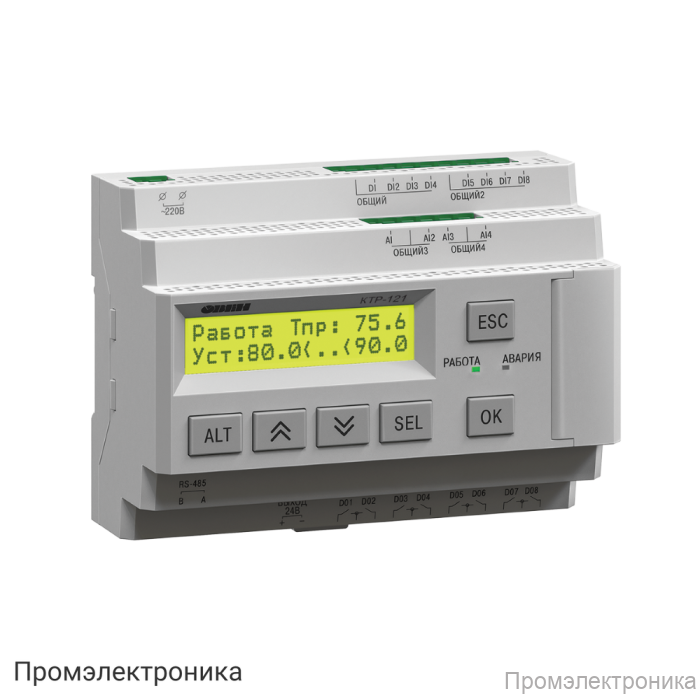

КТР-121.24.03.20 - регулятор котлов

Техническое описание КТР-121.24.03.20 – регулятор котлов

КТР-121.24.03.20 – это современный тепловой регулятор, предназначенный для автоматизации управления котельными установками, в том числе для управления двумя закрытыми контурами отопления и системой горячего водоснабжения (ГВС). Устройство обеспечивает высокую надежность, точность регулирования и широкий функционал, что делает его оптимальным решением для промышленных и коммерческих объектов.

Регулятор работает от источника питания 24 В и оснащён гальванической развязкой, что гарантирует безопасность эксплуатации и защиту от помех. Благодаря поддержке интерфейса RS-485 и протоколов Modbus-RTU/ASCII, устройство легко интегрируется в существующие системы автоматизации и диспетчеризации.

Основные характеристики КТР-121.24.03.20:

• Питание: 24 В (номинальное), диапазон 19…30 В постоянного тока
• Гальваническая развязка между цепями питания и сигналов
• Электрическая прочность изоляции: 1780 В между входом питания и другими цепями
• Потребляемая мощность: не более 10 Вт
• Сетевые возможности: интерфейс RS-485, поддержка Modbus-RTU и Modbus-ASCII, режим Slave
• Скорость передачи данных: 9600, 14400, 19200, 38400, 57600, 115200 бит/сек
• Корпус для крепления на DIN-рейку (35 мм), степень защиты IP20
• Габариты: 123×90×58 мм, масса не более 0,6 кг
• Средний срок службы: 8 лет

Входы и выходы:

• 8 дискретных входов для подключения механических коммутационных устройств (реле, кнопки, выключатели)
• 4 аналоговых входа для подключения датчиков температуры (Pt1000, Pt100, 100M) и токовых сигналов (4–20 мА)
• 8 дискретных релейных выходов с индивидуальной гальванической развязкой, рассчитанных на коммутацию до 250 В переменного тока или 30 В постоянного тока
• Механический ресурс реле: не менее 10 000 000 циклов

Индикация и управление:

• Текстовый монохромный ЖК-дисплей с подсветкой (2×16 символов)
• Два светодиодных индикатора (красный и зеленый) для отображения состояния
• 6 механических кнопок для локального управления и настройки

КТР-121.24.03.20 обеспечивает надежное и эффективное управление котельными, поддерживает интеграцию в системы автоматизации, отличается простотой монтажа и обслуживания. Благодаря высокой точности измерения и быстрому отклику, регулятор подходит для современных инженерных систем отопления и ГВС.
