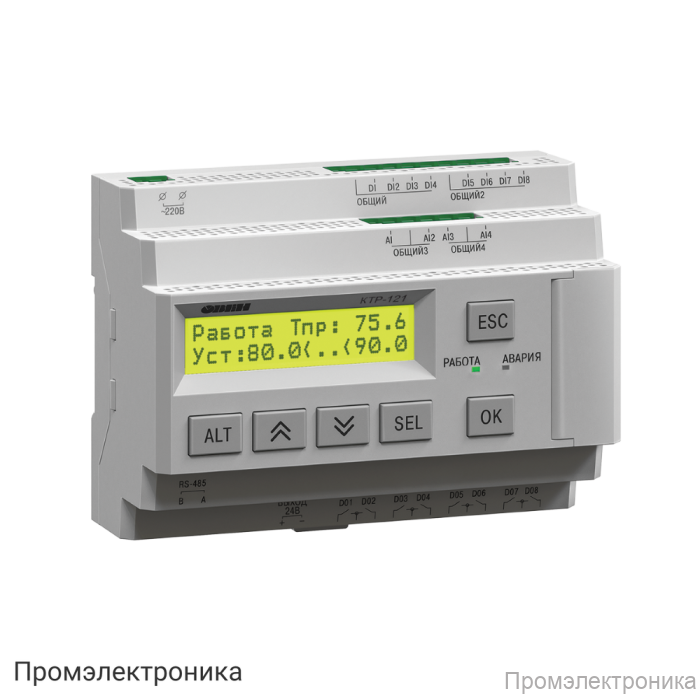

КТР-121.24.03.10 - регулятор котлов

Техническое описание КТР-121.24.03.10 – регулятор котлов

КТР-121.24.03.10 – это современный тепловой регулятор, предназначенный для автоматизации управления котельными установками. Устройство обеспечивает эффективное и надежное управление двумя открытыми контурами отопления и системой горячего водоснабжения (ГВС) на бойлер, что делает его оптимальным решением для промышленных и коммерческих объектов.

Регулятор работает от источника питания 24 В и отличается высокой степенью надежности, подтвержденной длительным сроком службы и расширенной гарантией. Благодаря поддержке современных протоколов связи и наличию интерфейса RS-485, КТР-121.24.03.10 легко интегрируется в существующие системы автоматизации и диспетчеризации.

Основные характеристики:

• Питание: 24 В (номинальное значение), диапазон 19…30 В.
• Гальваническая развязка по входам и выходам для повышения безопасности эксплуатации.
• Электрическая прочность изоляции между цепями – до 1780 В.
• Потребляемая мощность – не более 10 Вт.
• Интерфейс связи: RS-485 с поддержкой протоколов Modbus-RTU и Modbus-ASCII.
• Режим работы: Slave, скорость передачи данных – от 9600 до 115200 бит/сек.
• Корпус для крепления на DIN-рейку (35 мм), степень защиты IP20.
• Габаритные размеры: 123×90×58 мм, масса – не более 0,6 кг.
• Средний срок службы – 8 лет.

Входы и выходы:

• 8 дискретных входов для подключения механических коммутационных устройств (реле, кнопки, выключатели).
• 4 аналоговых входа для подключения датчиков температуры (Pt1000, Pt100, 100M) и токовых сигналов (4…20 мА).
• 8 дискретных релейных выходов (нормально-разомкнутые контакты) с индивидуальной гальванической развязкой.
• Коммутируемое напряжение: до 30 В (постоянный ток), до 250 В (переменный ток), допустимый ток нагрузки – до 3 А.
• Механический ресурс реле – не менее 10 000 000 циклов.

Индикация и управление:

• Текстовый монохромный ЖК-дисплей с подсветкой (2×16 символов).
• Два светодиодных индикатора (красный и зеленый) для отображения состояния устройства.
• 6 механических кнопок для удобного управления и настройки параметров.

КТР-121.24.03.10 обеспечивает высокую точность регулирования, надежную защиту и простоту интеграции в автоматизированные системы управления котельными. Благодаря широкому функционалу и продуманной конструкции, данный регулятор является отличным выбором для эффективного управления отоплением и ГВС.
