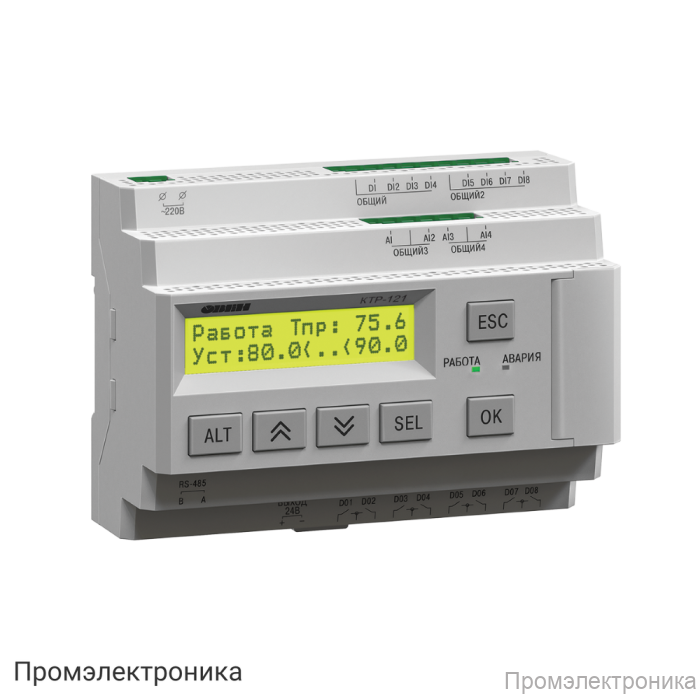

КТР-121.24.02.40 - регулятор котлов

Техническое описание регулятора котлов КТР-121.24.02.40

КТР-121.24.02.40 — это современный регулятор, предназначенный для автоматизации и управления работой котельных установок. Устройство реализует каскадный алгоритм управления до четырьмя котлами, обеспечивая эффективное распределение нагрузки и оптимизацию работы оборудования. Благодаря широкому функционалу и высокой надежности, регулятор идеально подходит для промышленных и коммерческих объектов, где требуется точное и стабильное управление теплогенераторами.

Основные особенности:

• Питание от источника постоянного тока 24 В, что обеспечивает безопасность и совместимость с современными системами автоматизации.
• Гальваническая развязка по входам и выходам для повышения электробезопасности и защиты оборудования.
• Встроенный интерфейс RS-485 с поддержкой протоколов Modbus-RTU и Modbus-ASCII для интеграции в системы диспетчеризации и удаленного мониторинга.
• Работа в режиме Slave, что позволяет использовать регулятор в составе сложных автоматизированных комплексов.
• Высокая скорость передачи данных (до 115200 бит/сек) для быстрой и надежной связи с внешними устройствами.
• Компактный корпус для монтажа на DIN-рейку (35 мм), что облегчает установку в шкафах управления.
• Степень защиты корпуса IP20 по ГОСТ 14254-96.

Функциональные возможности:

• 8 дискретных входов для подключения механических коммутационных устройств (реле, кнопки, выключатели) с номинальным напряжением 24 В постоянного тока.
• 4 аналоговых входа для подключения датчиков температуры (Pt1000, Pt100, 100M) и токовых сигналов (4–20 мА), что позволяет реализовать гибкое управление и мониторинг параметров системы.
• 8 дискретных релейных выходов с индивидуальной гальванической развязкой для управления исполнительными механизмами котлов.
• Высокий механический ресурс реле — не менее 10 000 000 циклов.
• Текстовый монохромный ЖК-дисплей с подсветкой (2×16 символов) для отображения текущих параметров и состояния системы.
• Два светодиодных индикатора (красный и зеленый) для визуального контроля работы устройства.
• 6 механических кнопок для удобного управления и настройки параметров.

Надежность и долговечность:

• Средний срок службы устройства — 8 лет.
• Гарантия производителя — 10 лет.
• Масса контроллера — не более 0,6 кг.
• Габаритные размеры: 123×90×58 мм.

Регулятор КТР-121.24.02.40 — это оптимальное решение для автоматизации котельных, обеспечивающее надежную и эффективную работу теплогенерирующего оборудования.
