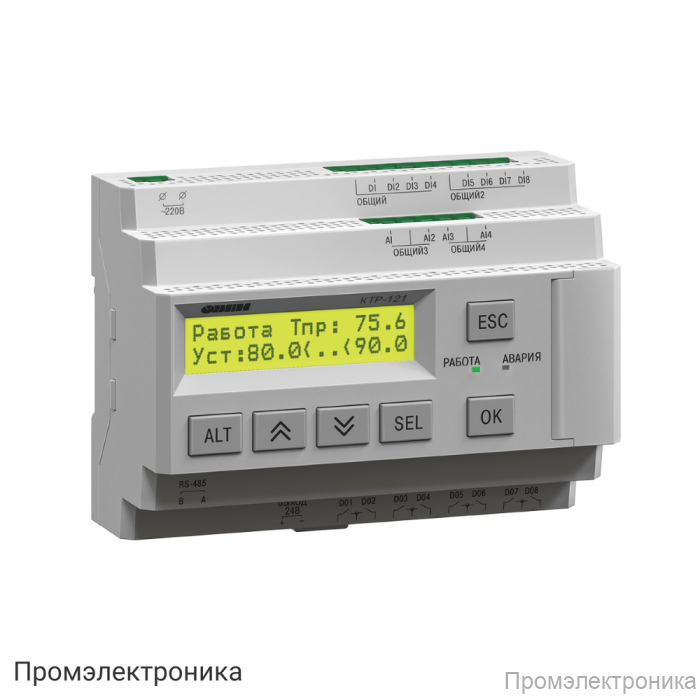

КТР-121.24.02.20 - регулятор котлов

Техническое описание регулятора котлов КТР-121.24.02.20

КТР-121.24.02.20 — это современный регулятор, предназначенный для автоматизации и управления работой котельных установок. Устройство реализует каскадный алгоритм управления двумя котлами, обеспечивая эффективное распределение нагрузки и оптимизацию работы оборудования. Благодаря широкому функционалу и высокой надежности, регулятор идеально подходит для промышленных и коммерческих объектов, где требуется стабильное и безопасное управление теплогенерирующими системами.

Основные особенности:

• Питание от источника постоянного тока 24 В, что обеспечивает безопасность и совместимость с современными системами автоматизации.
• Гальваническая развязка по входам и выходам для повышения электробезопасности и защиты оборудования.
• Встроенный интерфейс RS-485 с поддержкой протоколов Modbus-RTU и Modbus-ASCII для интеграции в системы диспетчеризации и удаленного мониторинга.
• Работа в режиме Slave, что позволяет использовать регулятор в составе сложных автоматизированных комплексов.
• Высокая скорость передачи данных — до 115200 бит/сек.

Технические характеристики:

• Диапазон питающего напряжения: 19…30 В (номинальное 24 В).
• Потребляемая мощность: не более 10 Вт.
• Габаритные размеры: 123×90×58 мм.
• Масса: не более 0,6 кг.
• Степень защиты корпуса: IP20 (по ГОСТ 14254-96).
• Средний срок службы: 8 лет.

Входы и выходы:

• 8 дискретных входов для подключения механических коммутационных устройств (реле, кнопки, выключатели) с номинальным напряжением 24 В постоянного тока.
• 4 аналоговых входа для подключения датчиков температуры (Pt1000, Pt100, 100M) и токовых сигналов 4…20 мА.
• 8 дискретных релейных выходов (нормально-разомкнутые контакты) с индивидуальной гальванической развязкой, допустимый ток нагрузки — до 3 А (24 В постоянного тока или 250 В переменного тока).

Индикация и управление:

• Текстовый монохромный ЖК-дисплей с подсветкой (2×16 символов) для отображения текущих параметров и состояния системы.
• Два светодиодных индикатора (красный и зеленый) для визуального контроля работы устройства.
• 6 механических кнопок для локального управления и настройки параметров.

Регулятор КТР-121.24.02.20 обеспечивает надежное и гибкое управление котельными, позволяя автоматизировать процессы, повысить энергоэффективность и снизить эксплуатационные расходы. Благодаря продуманной конструкции и длительному сроку службы, устройство является оптимальным выбором для современных систем отопления.
