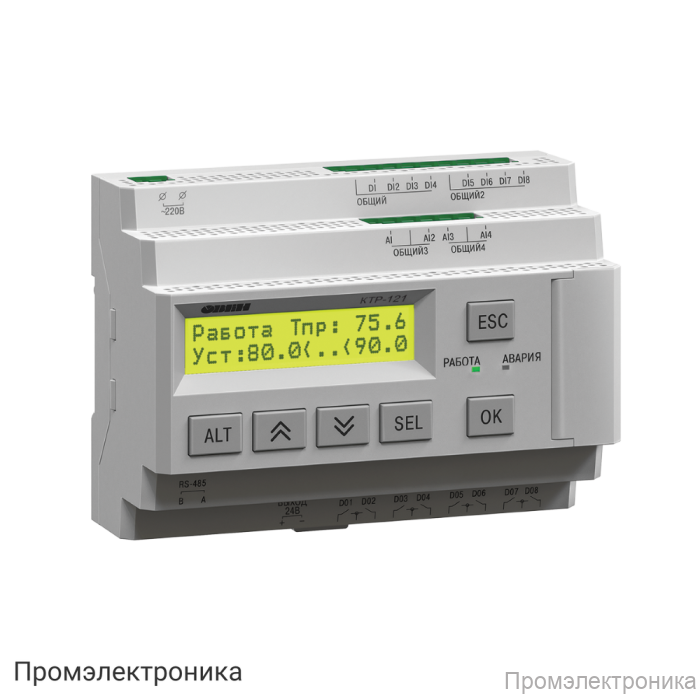

Техническое описание регулятора котлов КТР-121.24.01.10

КТР-121.24.01.10 — современный регулятор, предназначенный для автоматизации и управления котельными установками. Устройство обеспечивает надежное и эффективное управление различными процессами, связанными с эксплуатацией котлов, благодаря широкому набору входов и выходов, поддержке современных протоколов связи и высокой степени надежности.

Основные особенности:

• Рабочее напряжение питания — 24 В (допустимый диапазон 19…30 В), что обеспечивает совместимость с большинством промышленных систем.
• Гальваническая развязка по входам и выходам повышает безопасность эксплуатации и защищает оборудование от помех.
• Встроенный интерфейс RS-485 с поддержкой протоколов Modbus-RTU и Modbus-ASCII позволяет интегрировать регулятор в современные системы автоматизации и диспетчеризации.
• Возможность работы в режимах Master/Slave обеспечивает гибкость при построении сетей управления.
• Высокая скорость передачи данных — до 115200 бит/сек.
• Компактный корпус для монтажа на DIN-рейку (35 мм) облегчает установку в шкафах управления.
• Степень защиты корпуса — IP20 по ГОСТ 14254-96.
• Средний срок службы — 8 лет, гарантия — 10 лет.

Входы и выходы:

• 8 дискретных входов с номинальным напряжением 24 В постоянного тока, поддержка механических коммутационных устройств (реле, кнопки, выключатели), групповая гальваническая развязка.
• 4 аналоговых входа для подключения датчиков температуры (Pt1000, Pt100, 100M, NTC10k, 4–20 мА), что позволяет точно контролировать параметры технологических процессов.
• 8 дискретных релейных выходов с индивидуальной гальванической развязкой, допустимое коммутируемое напряжение — до 30 В (постоянный ток) и до 250 В (переменный ток), максимальный ток нагрузки — 3 А.

Индикация и управление:

• Текстовый монохромный ЖК-дисплей с подсветкой (2×16 символов) для отображения текущих параметров и состояния устройства.
• Два светодиодных индикатора (красный и зеленый) для визуального контроля работы.
• 6 механических кнопок для удобного управления и настройки параметров.

Регулятор КТР-121.24.01.10 — это надежное решение для автоматизации котельных, обеспечивающее высокую точность управления, простоту интеграции и длительный срок службы.
