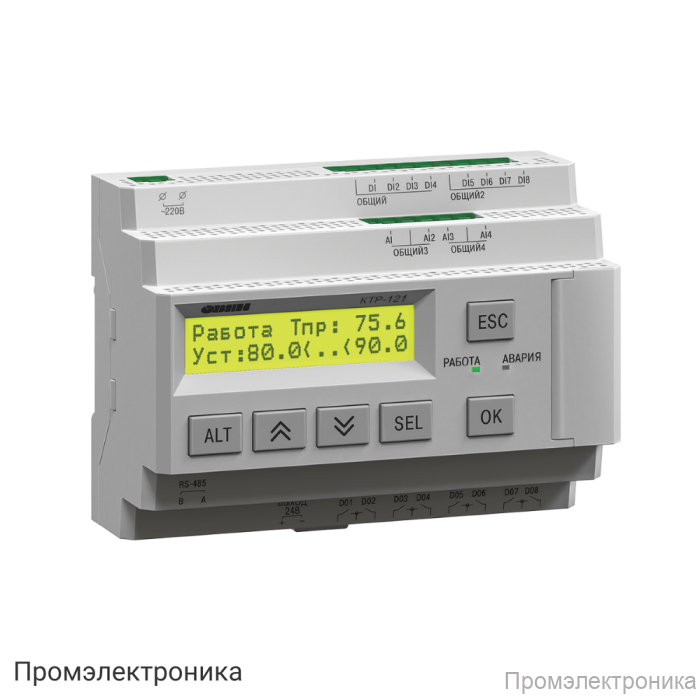

КТР-121.24.00.00 - регулятор котлов

Техническое описание регулятора котлов КТР-121.24.00.00

КТР-121.24.00.00 — это современный регулятор, предназначенный для автоматизации и управления котельными установками. Устройство обеспечивает надежное и эффективное управление процессами, связанными с работой котлов, благодаря широкому набору входов и выходов, поддержке современных протоколов связи и высокой степени защиты.

Основные особенности:

• Питание устройства осуществляется от источника постоянного тока с номинальным напряжением 24 В.
• Корпус предназначен для монтажа на стандартную DIN-рейку шириной 35 мм, что облегчает установку в шкафах управления.
• Габаритные размеры составляют 123×90×58 мм, масса — не более 0,6 кг.
• Степень защиты корпуса по ГОСТ 14254-96 — IP20, что обеспечивает защиту от твердых частиц и ограничивает доступ к токоведущим частям.
• Средний срок службы устройства — 8 лет, гарантия производителя — 10 лет.

Функциональные возможности:

• Восемь дискретных входов для подключения механических коммутационных устройств (реле, кнопки, выключатели) с номинальным напряжением 24 В постоянного тока.
• Четыре аналоговых входа для подключения датчиков температуры (Pt1000, Pt100, 100M) и токовых сигналов 4–20 мА, что позволяет контролировать широкий спектр параметров технологического процесса.
• Восемь дискретных релейных выходов с индивидуальной гальванической развязкой, рассчитанных на коммутацию нагрузки до 3 А при напряжении до 250 В переменного тока или до 30 В постоянного тока.
• Высокая электрическая прочность изоляции — до 2830 В между цепями, что гарантирует безопасность эксплуатации.
• Групповая гальваническая развязка дискретных входов (по 4 входа в группе), индивидуальная развязка дискретных выходов.

Сетевые возможности:

• Интерфейс связи RS-485 с поддержкой протоколов Modbus-RTU и Modbus-ASCII, что обеспечивает интеграцию в современные системы автоматизации.
• Работа в режиме Slave, поддержка скоростей передачи данных от 9600 до 115200 бит/сек.

Индикация и управление:

• Текстовый монохромный ЖК-дисплей с подсветкой (2×16 символов) для отображения текущих параметров и состояния устройства.
• Два светодиодных индикатора (красный и зеленый) для визуального контроля работы.
• Шесть механических кнопок для локального управления и настройки параметров.

Регулятор КТР-121.24.00.00 — это надежное решение для автоматизации котельных, обеспечивающее высокую точность управления, безопасность и простоту интеграции в существующие системы.
