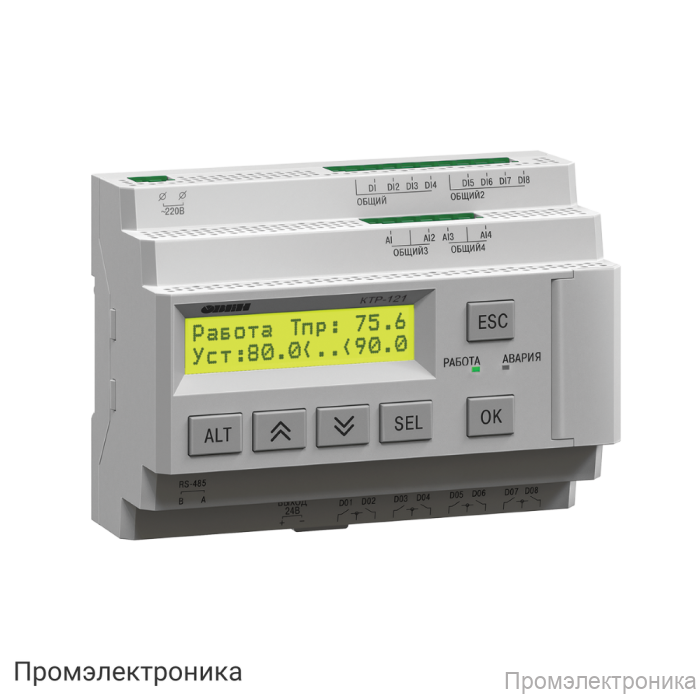

КТР-121.220.03.20 - регулятор котлов

Техническое описание регулятора котлов КТР-121.220.03.20

КТР-121.220.03.20 — это современный тепловой регулятор, предназначенный для автоматизации управления котельными установками, а также для эффективного контроля двух закрытых контуров отопления и системы горячего водоснабжения (ГВС). Устройство обеспечивает надежную и точную работу, что позволяет оптимизировать энергопотребление и повысить безопасность эксплуатации котельного оборудования.

Регулятор выполнен в компактном корпусе для монтажа на DIN-рейку шириной 35 мм, что облегчает его интеграцию в существующие системы автоматизации. Благодаря наличию текстового монохромного ЖК-дисплея с подсветкой (2×16 символов) и шести механических кнопок, управление и настройка устройства становятся интуитивно понятными и удобными для пользователя. Для визуального контроля состояния предусмотрены два светодиодных индикатора (красный и зеленый).

Основные технические характеристики:

• Питание: 220 В (диапазон 94…264 В, частота 47…63 Гц)
• Гальваническая развязка между входом питания и другими цепями
• Потребляемая мощность: не более 17 ВА
• Встроенный источник питания постоянного тока 24 В (100 мА)
• Интерфейс связи: RS-485, поддержка протоколов Modbus-RTU и Modbus-ASCII, режим Slave
• Скорость передачи данных: 9600, 14400, 19200, 38400, 57600, 115200 бит/сек
• Габариты: 123×90×58 мм
• Степень защиты корпуса: IP20 по ГОСТ 14254-96
• Масса: не более 0,6 кг
• Средний срок службы: 8 лет

Входы и выходы:

• 8 дискретных входов с групповой гальванической развязкой (по 4 входа)
• 4 аналоговых входа для подключения датчиков Pt1000/Pt100, 100M, либо сигнала 4…20 мА
• 8 дискретных релейных выходов с индивидуальной гальванической развязкой (нормально-разомкнутые контакты)
• Коммутируемое напряжение: до 30 В (постоянный ток), до 250 В (переменный ток)
• Допустимый ток нагрузки: до 5 А (постоянный ток), до 3 А (переменный ток)
• Механический ресурс реле: не менее 10 000 000 циклов

Область применения: КТР-121.220.03.20 идеально подходит для автоматизации котельных, управления отопительными системами и ГВС, а также для интеграции в промышленные и коммерческие объекты, где требуется надежное и гибкое управление тепловыми процессами.

Благодаря высокой надежности, расширенным возможностям по подключению датчиков и исполнительных устройств, а также поддержке современных протоколов связи, данный регулятор обеспечивает эффективную и безопасную эксплуатацию котельного оборудования.
